Išsami LCD juodos spalvos technologijos analizė (1 dalis): struktūra ir ryšys, pagrindinio ekrano kodo atrakinimas

Šiuolaikiniame pasaulyje, kur elektroniniai prietaisai yra visur, skystųjų kristalų ekranai (LCD) yra pagrindinė žmogaus ir mašinos sąveikos sąsaja, o jų techninės galimybės tiesiogiai lemia įrenginių naudotojo patirtį. Nuo išmaniųjų nešiojamų prietaisų iki pramoninių valdymo sistemų, nuo automobilių ekranų iki plataus vartojimo elektronikos, už skystųjų kristalų gaminių skirtinguose scenarijuose slypi kruopščiai sukurtos struktūrinės schemos ir jungčių technologijos. Kaip profesionalus individualus LCD ekranų gamintojas ir galinga LCD ekranų gamykla, CNK yra specializuota ir sudėtinga aukštųjų technologijų įmonė, skirta ekrano įrenginių ir HMI (žmogaus ir mašinos sąsajos) tyrimams ir plėtrai, gamybai ir pardavimui.

Šiandien mes atliksime nuodugnią pagrindinių LCD pagrindų analizę, kuri padės jums suprasti pagrindinę ekrano technologijos logiką.

I. Produkto struktūra: pritaikyti ekrano sprendimai

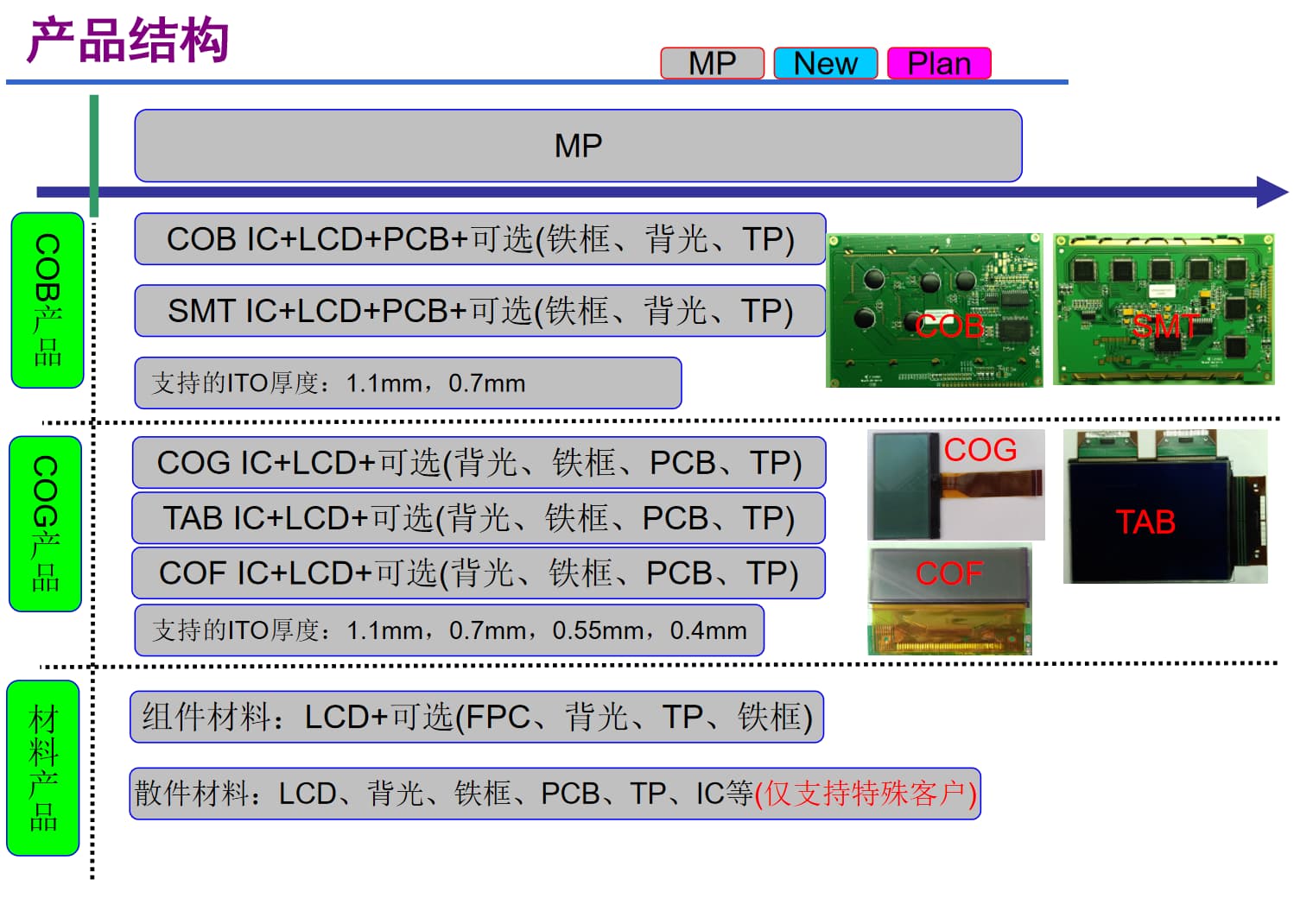

Skystųjų kristalų ekranų gaminių struktūra nėra universali, bet yra pritaikyta pagal taikymo scenarijus ir našumo reikalavimus. Kaip patyrusi ekranų gamybos įmonė, CNK pagrindiniai produktai yra vienspalviai LCD ir vienspalviai moduliai, 0,96–15,6 colio TFT ekrano moduliai, OLED moduliai ir HMI žmogaus ir mašinos sąveikos moduliai. Jos produktų struktūrą daugiausia sudaro trys pagrindinių produktų kategorijos ir įvairios išvestinių schemų:

1. Integruoti produktai: veiksmingi ir stabilūs pagrindiniai pasirinkimai

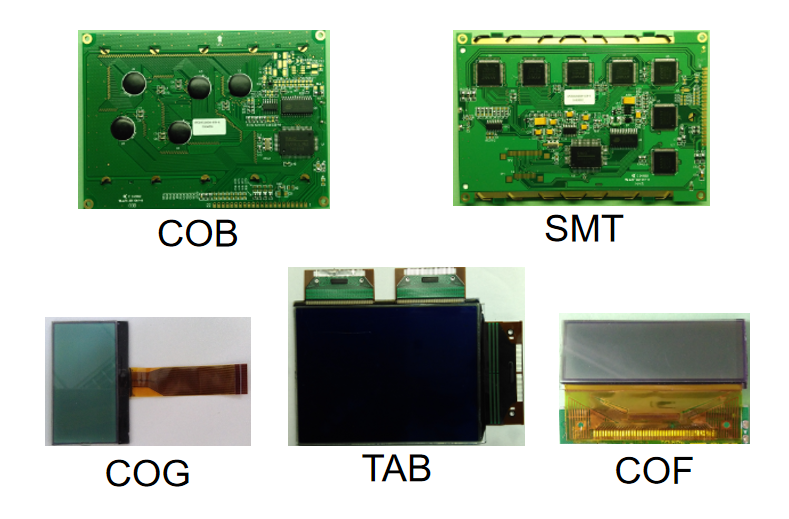

•  COB produktai: Priimkite pagrindinę „IC + LCD + PCB“ architektūrą ir gali būti komplektuojami su pasirenkamais komponentais, tokiais kaip geležiniai rėmeliai, foninis apšvietimas ir TP (lietimui jautrūs skydeliai). Dėl didelės integracijos ir tvirto stabilumo jie plačiai naudojami scenarijuose, kuriems taikomi griežti patikimumo reikalavimai, pavyzdžiui, pramoninės kontrolės ir automobilių įrangos.
•  COG produktai:Remiantis „IC + LCD“, jie palaiko lankstų priedų pasirinkimą, pvz., foninį apšvietimą, geležinius rėmus, PCB ir TP. Užtikrindami našumą, jie supaprastina konstrukcijos dizainą, todėl tinka išmaniesiems nešiojamiesiems įrenginiams, mažiems nešiojamiesiems įrenginiams ir kitiems produktams, kuriems taikomi griežti dydžio apribojimai.
•  SMT/COF/TAB produktai:Derinkite SMT IC, COF IC ir TAB IC atitinkamai su LCD ir pasirenkamais priedais, kad patenkintumėte vidutinio ir aukščiausios klasės ekrano poreikius. Tarp jų COF ir TAB schemos pasižymi siauru rėmeliu ir didelės raiškos gaminiais

2. Medžiaginiai gaminiai: lanksčiai prisitaiko prie specialių poreikių

•  Sudedamosios medžiagos:Skystųjų kristalų ekrano centre jie gali būti suporuoti su tokiais komponentais kaip FPC (lanksčios spausdintinės grandinės), foninis apšvietimas, TP ir geležies rėmeliai, suteikiant klientams pusiau integruotus sprendimus, kurie suderina pritaikymo lankstumą ir surinkimo efektyvumą.
• Atsarginių dalių medžiagos:Siūlykite visą atsarginių dalių rinkinį, įskaitant skystųjų kristalų ekraną, foninį apšvietimą, geležinius rėmus, PCB, TP ir IC, atitinkančius tik specialių klientų išsamius pritaikymo poreikius. Tai visiškai parodo individualaus LCD ekrano gamintojo lanksčias pritaikymo galimybes ir tinka nišiniams ir individualiems ekranų scenarijams.

Verta paminėti, kad skirtingos CNK konstrukcinės schemos palaiko skirtingus ITO storius: COB ir SMT schemos palaiko 1,1 mm ir 0,7 mm storius; COG, COF ir TAB schemos dar išplečiamos iki 0,55 mm ir 0,4 mm. Plonesnis ITO storis leidžia miniatiūrizuoti ir lengvinti įrenginius, taip pat atspindi išskirtinį LCD ekranų gamyklos techninį stiprumą.

II. Prijungimo būdai: efektyvus transmisijos „tilto“ dizainas

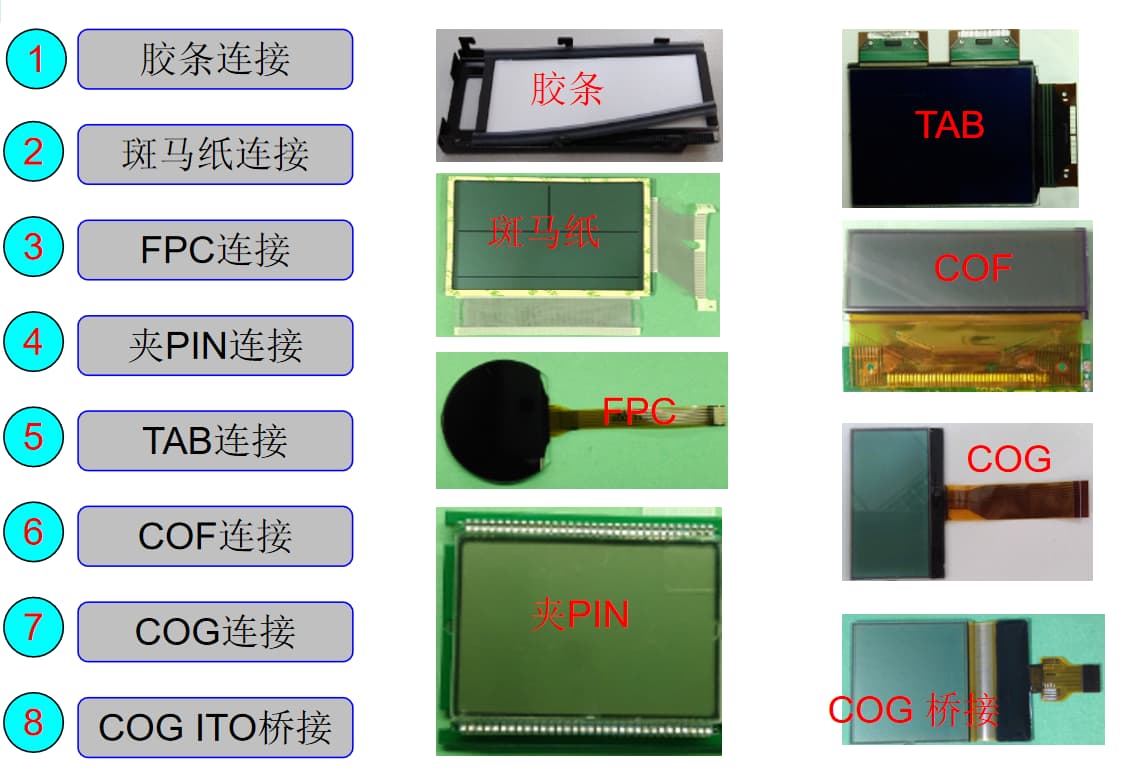

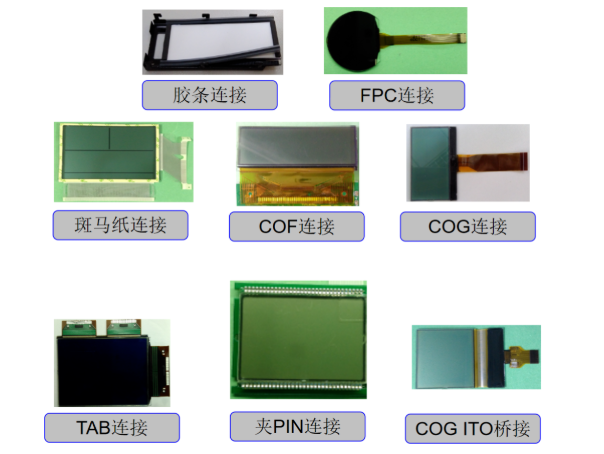

Jei gaminio struktūra yra skystųjų kristalų ekrano „skeletas“, tai prijungimo būdas yra per jį einanti „kraujagyslė“, tiesiogiai veikianti signalo perdavimo stabilumą ir gaminio surinkimo patogumą. Kaip profesionali ekranų gamybos įmonė, CNK įvaldo 8 pagrindinius ryšio metodus, visiškai apimančius skirtingus taikymo scenarijus:

1. Pagrindinės ryšio schemos: paprastos, patikimos ir kontroliuojamos išlaidos.

• Guminės juostos jungtis:Lengvai valdomas ir nebrangus, tinka įprastiems elektroniniams prietaisams, kuriems keliami nedideli ryšio stabilumo reikalavimai.
• Zebra popieriaus jungtis:Dėl gero laidumo ir lankstumo jis prisitaiko prie nedidelių konstrukcinių deformacijų ir dažnai naudojamas mažiems LCD ir PCB prijungti.
•  Smeigtuko jungtis:Lengvai išardomas ir patogus vėliau prižiūrėti, jis plačiai naudojamas įrangoje, kuriai reikia dažnai derinti arba keisti komponentus.

2. Išplėstinės ryšio schemos: stabilios, veiksmingos ir tinkamos sudėtingiems scenarijams

• FPC jungtis:Kartu su lanksčiomis spausdintinėmis grandinėmis galima pasiekti jungtis įvairiuose kampuose ir siaurose erdvėse, todėl tai yra tinkamiausia schema išmaniesiems nešiojamiesiems įrenginiams, sulankstomiems įrenginiams ir kitiems gaminiams.
• TAB jungtis:Tiesiogiai sujungia tvarkyklės IC su skystųjų kristalų ekranu per TAB (anizotropinę laidžiąją plėvelę), sumažindama ryšio mazgus ir pagerindama perdavimo efektyvumą bei stabilumą.
• COG jungtis:Tiesiogiai sujungia IC su LCD stikliniu pagrindu, labai sumažindamas gaminio dydį ir pagerindamas integraciją, o tai yra pagrindinis aukščiausios klasės nešiojamųjų įrenginių prijungimo būdas.
• COF jungtis:IC yra supakuota ant lanksčios plėvelės ir prijungta prie skystųjų kristalų ekrano, pasižyminti lankstumu ir aukšta integracija, prisitaikanti prie ekrano poreikių, susijusių su siaurais rėmeliais ir didele raiška.
• COG ITO tiltas:Specialus tiltelio dizainas dar labiau optimizuoja signalo perdavimo kelią, puikiai veikiant didelio dydžio ir aukštos vaizdo kokybės LCD.

Remdamasi turtingomis struktūrinėmis schemomis ir patikimomis ryšio technologijomis, CNK, kaip aukštos kokybės Kinijos TFT ekranų įmonė, nuolat teikia aukštos kokybės ekrano sprendimus įvairioms pramonės šakoms. Kitame straipsnyje mes ir toliau tyrinėsime LCD tipų klasifikaciją ir rodymo režimus, todėl sekite naujienas!
