LCM foninis apšvietimas: svarbūs plastikinio rėmo ir dvipusės juostos vaidmenys

Šiuolaikinėje ekrano technologijoje skystųjų kristalų ekranas (LCD ekranas) yra pagrindinis komponentas, o jo bendras veikimas labai priklauso nuo už jo esančio integruoto modulio – LCM (LCD modulio). LCM sujungia skystųjų kristalų ekrano įrenginį, vairavimo grandinę, konstrukcinius komponentus ir foninį apšvietimą į visą modulį, o foninio apšvietimo šviesos efektas tiesiogiai lemia galutinę ekrano vaizdo kokybę. Sudėtingoje foninio apšvietimo struktūroje komponentai, tokie kaip plastikinis rėmas ir dvipusė juosta, veikia sinergijoje su pagrindinėmis dalimis, pvz., optinėmis plėvelėmis ir šviesos šaltiniais, kad kartu užtikrintų modulio stabilumą ir optinį veikimą.

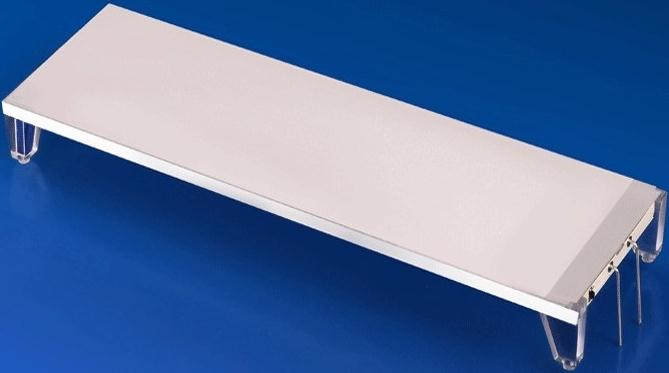

Foninis apšvietimas: ekrano vaizdų pagrindas

Foninis apšvietimas (BackLight) yra už skystųjų kristalų ekrano, o jo pagrindinė funkcija yra taškinius šviesos šaltinius paversti vienodais ir ryškiais paviršiaus šviesos šaltiniais. Jo optinis dizainas tiesiogiai veikia viso modulio ryškumo vienodumą, kontrastą ir spalvų našumą, o tai ypač svarbu spalvotų ekranų moduliams (TFT ekrano moduliui). Įprastą foninį apšvietimą sudaro šviesos šaltinis, šviesos kreipiklio plokštė, keli optinių plėvelių sluoksniai, struktūrinis plastikinis rėmas ir vairavimo šviesos plokštė, visa tai kruopščiai sujungta. Daugelio pirmaujančių Kinijos LCD ekranų gamintojų nuolatinės naujovės šioje srityje yra pagrįstos giliu kiekvieno komponento vaidmens supratimu.

Plastikinis rėmas: dvigubas optikos ir konstrukcijos sergėtojas

Plastikinis rėmas tarnauja kaip foninio apšvietimo karkasas, užtikrinantis ne tik esminę mechaninę atramą ir apsaugą, bet ir atliekantis svarbias optinio valdymo funkcijas. Medžiagos pasirinkimas tiesiogiai pritaikomas prie skirtingų gaminių dizaino:

URZ2501 medžiaga:Pasižymi puikiomis atspindinčiomis ir šviesą blokuojančiomis savybėmis, kurios dažniausiai naudojamos vidutinio ir aukščiausios klasės spalvotuose ekrano moduliuose (TFT ekrano modulyje), siekiant pagerinti kontrastą ir spalvų grynumą.

PC balta medžiaga:Dažnai naudojamas šoninio apšvietimo fone, todėl skystųjų kristalų ekranų profilis yra plonas.

PC balta + stiklo pluošto medžiaga:Padidina apatinio apšvietimo gaminių konstrukcinį tvirtumą, tinka pramoninei aplinkai, kuriai keliami griežti patikimumo reikalavimai.

Projektuose, kuriuose naudojami individualūs LCD ekranai, plastikinio rėmo dizainas ir medžiagos pasirinkimas yra labai svarbūs norint pasiekti konkrečius optinius efektus ir mechanines specifikacijas.

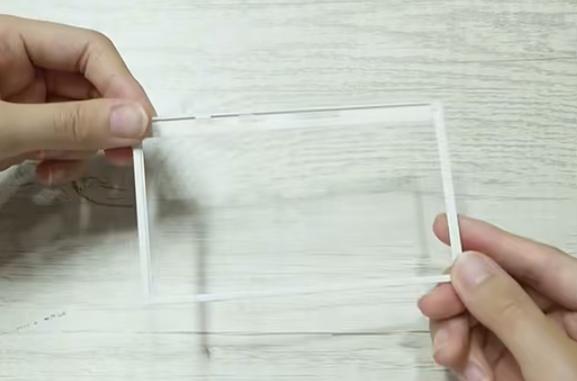

Dvipusė juosta: paslėptų klijų ir šviesos blokavimo specialistas

Dvipusė juosta atlieka nepakeičiamą „klijų“ vaidmenį montuojant LCM. Jis yra atsakingas už vidinių optinių plėvelių, tokių kaip šviesos kreipiančiosios plokštės, difuzinės plėvelės ir ryškumo didinimo plėvelės, tvirtinimą ir galiausiai tvirtą foninio apšvietimo prijungimą prie LCD ekrano.

Įprasta dvipusė juosta:Galimi įvairūs pagrindai (pvz., be pagrindo, PET) ir storio variantai (0,03–0,30 mm). Jungiant COG struktūros LCD ekranus, pasirinkus tinkamo storio dvipusę juostelę, galima veiksmingai sušvelninti slėgį ir išvengti baltų dėmių atsiradimo ekrane.

Juodai balta dvipusė juosta:Tai funkcionali medžiaga su juoda puse šviesai blokuoti ir balta puse atspindėti, vienu metu atliekanti tris sukibimo, šviesos blokavimo ir atspindžio užduotis. Jis dažnai naudojamas norint apibrėžti efektyvų spalvoto ekrano modulių (TFT ekrano modulio) rodymo plotą ir apsaugoti lanksčias grandines (FPC), todėl tai yra svarbus komponentas siekiant pagerinti ekrano ribų aiškumą ir bendrą patikimumą.

Išvada

Tikslioje LCM sistemoje, pradedant šviesą skleidžiančiais šviesos diodais ir šviesą nukreipiančiomis plokštėmis, baigiant tvirtinimo plastikiniais rėmais ir dvipuse juosta, kiekvienas komponentas atlieka unikalią ir nepakeičiamą funkciją. Jie dirba kartu tiksliai koordinuodami, o vienos jungties nebuvimas arba trūkumas turėtų įtakos bendram našumui ir patikimumui. Plastikinio rėmo ir dvipusės juostos vertė slypi nepakeičiamoje sinergijoje su kitais pagrindiniais komponentais, tokiais kaip apšvietimas ir LCD ekranas, kurie kartu sudaro stabilaus, efektyvaus ir aukštos kokybės ekrano modulio pamatą.
