Skystųjų kristalų ekranų atidengimas: kaip „šviečia“ jūsų ekranas?

Ankstesnėje diskusijoje ištyrėme skystųjų kristalų gimimą ir klasifikaciją. Šiandien pasigilinkime: kaip tiksliai veikia skystųjų kristalų ekranai? Kaip jūsų išmaniųjų telefonų ir kompiuterių ekranai naudoja elektros energiją ir šviesą, kad pateiktų ryškius ir spalvingus vaizdus?

LCD „širdis“: elektros laukų ir šviesos šokis

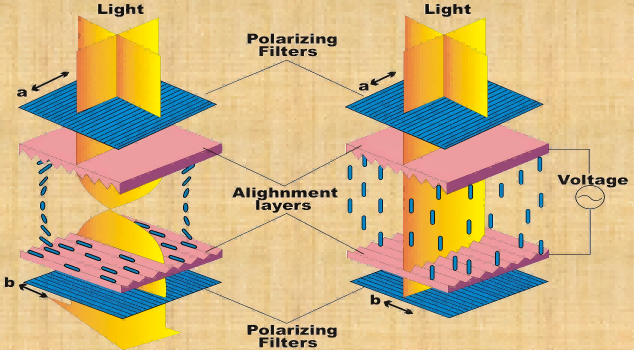

Pagrindinį skystųjų kristalų ekranų principą galima apibendrinti taip: Elektrinis laukas kontroliuoja skystųjų kristalų molekulių išsidėstymą, o tai savo ruožtu kontroliuoja šviesos praėjimą, galiausiai suformuodamas vaizdą.

Paprasčiau tariant, skystieji kristalai veikia kaip šviesos „jungiklis“:

• Nenaudojant įtampos: skystųjų kristalų molekulės reguliariai išsilygina, pasukdamos šviesą 90°, leisdamos jai praeiti pro poliarizatorių. Ekranas atrodo „ryškus“ (nerodoma būsena).
• Įjungus įtampą: sutrinka skystųjų kristalų molekulių lygiavimas, prarandamas šviesos sukimo gebėjimas. Šviesą blokuoja poliarizatorius, o ekranas atrodo „tamsus“ (ekrano būsena).

Reguliuojant įtampą skirtingose ​​srityse, sukuriamas šviesos ir tamsos kontrastas, formuojantis tekstas ir vaizdai.

„Išplėstinė LCD šeima“ ir jų techniniai skirtumai

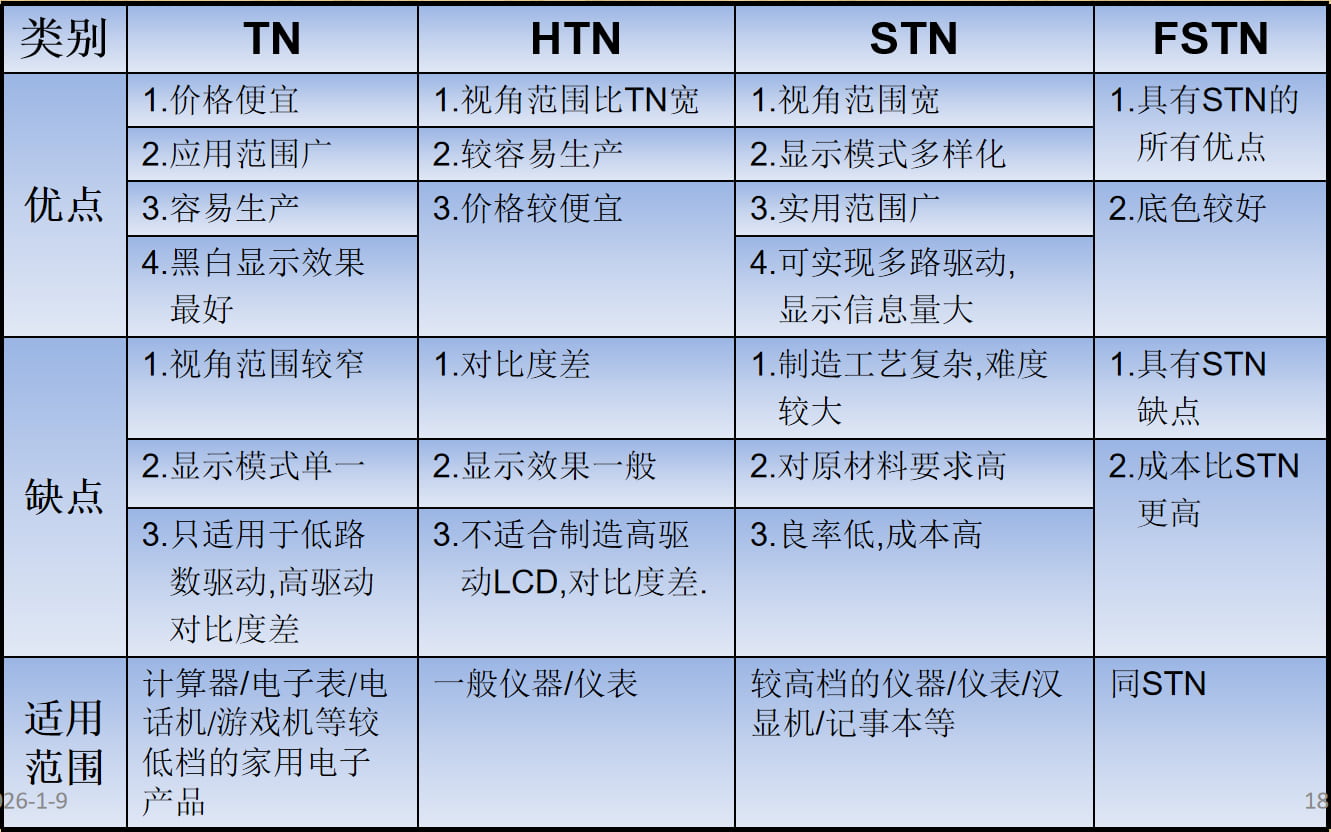

Atsižvelgiant į molekulinio posūkio laipsnį, skystųjų kristalų ekranus galima suskirstyti į įvairius tipus, kurių kiekvienas turi skirtingas veikimo charakteristikas ir pritaikymą:

• TN (Twisted Nematic): greitas atsako laikas, maža kaina, tinka paprastiems ekrano įrenginiams, pvz., skaičiuotuvams ir laikrodžiams

• HTN (High-Twist Nematic): platesnis važiavimo diapazonas, šiek tiek patobulinti žiūrėjimo kampai, tinka skambintojo ID įrenginiams ir mokymo priemonėms.

• STN (Super-Twisted Nematic): didesnis kontrastas, tinkamas didelės raiškos ekranams, pvz., ankstyviesiems mobiliesiems telefonams ir GPS įrenginiams.

• VA (vertikalus išlygiavimas): itin didelis kontrastas, grynos juodos spalvos vaizdas, dažniausiai naudojamas aukščiausios klasės monitoriuose.

• IPS (plokštumos perjungimas): tikras spalvų atkūrimas, platūs žiūrėjimo kampai, idealiai tinka profesionalioms programoms, tokioms kaip dizainas ir vaizdo redagavimas.

• TFT (plonos plėvelės tranzistorius): kiekvieną pikselį valdo nepriklausomas tranzistorius, užtikrinantis greitą atsaką ir puikų spalvų našumą. Tai pagrindinė šiuolaikinių išmaniųjų telefonų ir kompiuterių ekranų technologija.

Apibendrinant:

• TN: greitas atsakas, maža kaina, tačiau ribotos spalvos ir matymo kampai.

• VA: Didelis kontrastas, puikiai tinka pramogoms.

• IPS: Tikslios spalvos, platūs žiūrėjimo kampai, tinka profesionaliam naudojimui.

• TFT: stiprus bendras našumas, geriausias pasirinkimas šiuolaikiniams išmaniesiems įrenginiams.

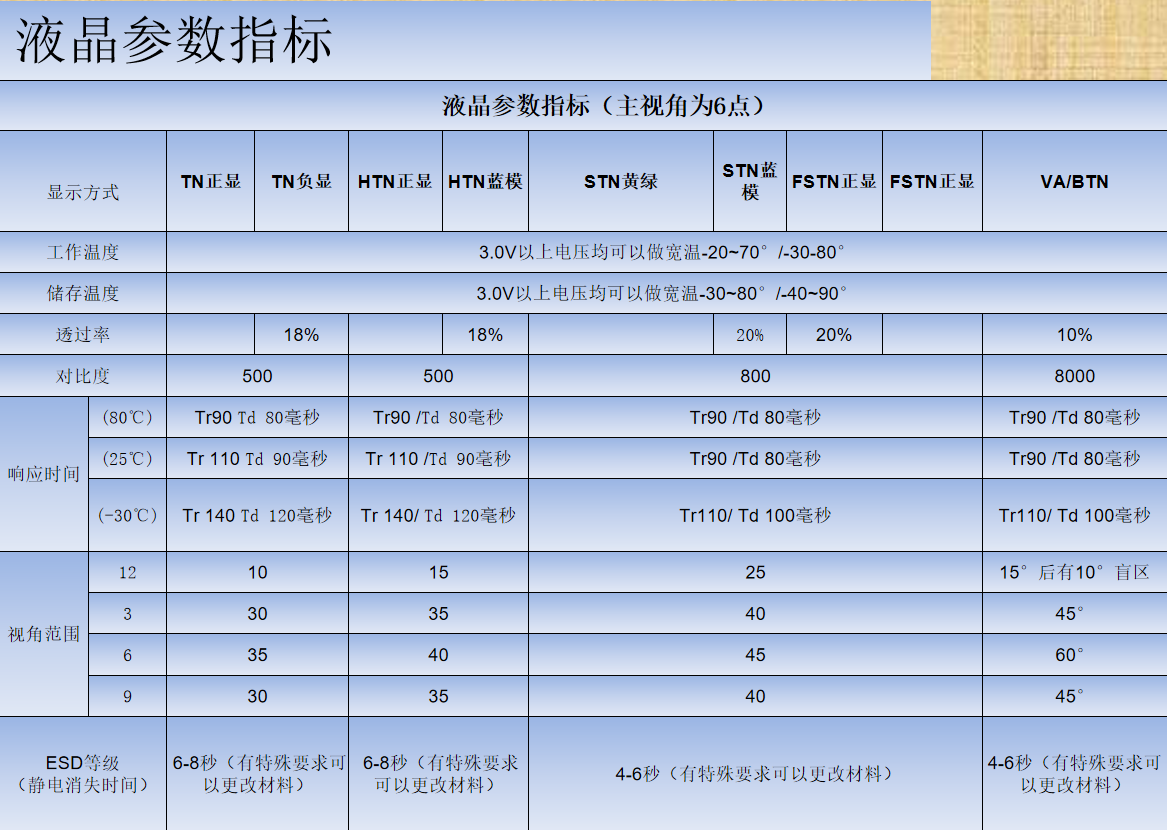

Kaip įvertinti LCD ekraną? Paaiškinti keturi pagrindiniai veiklos rodikliai

Renkantis LCD ekraną, ne tik dydį ir skiriamąją gebą, atkreipkite dėmesį į šiuos keturis pagrindinius indikatorius:

• Kontrasto santykis

Ryškiausių ir tamsiausių sričių ryškumo santykis. Didesnis kontrasto santykis leidžia gauti aiškesnius vaizdus ir didesnį gylį. Paprastai rekomenduojamas santykis ≥1000:1.

• Reagavimo laikas

Greitis, kuriuo pikseliai pereina iš šviesių į tamsius arba atvirkščiai, matuojamas milisekundėmis (ms). Trumpesnis atsako laikas sumažina judesio susiliejimą, todėl jie idealiai tinka žaidimams ir dinaminiam turiniui.

• Žiūrėjimo kampas

Spalvų ir ryškumo nuoseklumas žiūrint į ekraną iš skirtingų kampų. IPS ekranai paprastai siūlo plačius žiūrėjimo kampus iki 178°.

• Spalvų našumas

Apima spalvų gamos aprėptį, spalvų tikslumą ir spalvų gylį. Profesionaliam dizainui ir vaizdo įrašų gamybai reikia atkreipti dėmesį į sRGB, Adobe RGB arba DCI-P3 spalvų gamos aprėptį.
