Nuo šviesos šaltinio iki vaizdo kokybės: foninis apšvietimas yra tikras LCD modulio „užkulisinis herojus“.

Kai žmonės kalba apie LCD ekranus, pirmas dalykas, kuris ateina į galvą, dažnai yra tik „ekranas“. Tačiau visas skystųjų kristalų modulis (LCM) yra daug daugiau nei tik skystųjų kristalų skydelis. Jame yra integruotos tvarkyklės IC, PCB ir vienas dažnai nepastebimas, tačiau svarbus komponentas: foninis apšvietimas.

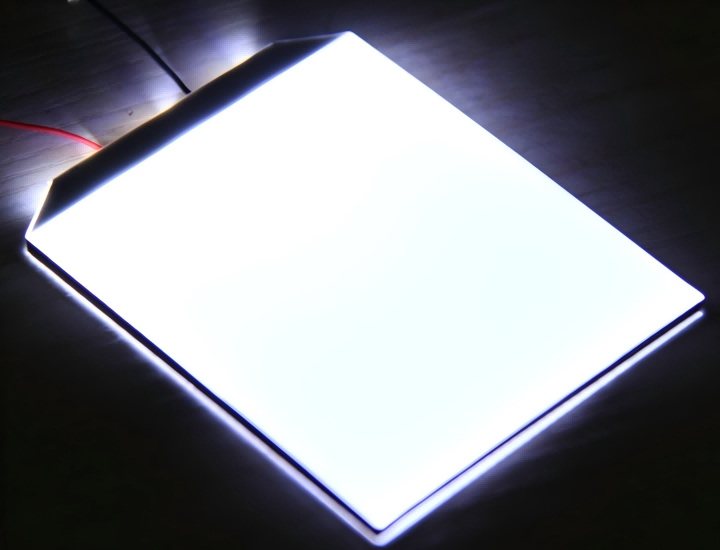

Foninis apšvietimas: „Šviesos variklis“, esantis už ekrano

Pati skystųjų kristalų medžiaga neskleidžia šviesos. Jis veikia labiau kaip „šviesos vožtuvas“, pasikliaudamas foninio apšvietimo sistema, kad apšviestų prieš rodant vaizdą. Pagrindinė foninio apšvietimo užduotis yra taškinį arba linijinį šviesos šaltinį paversti labai vienodu paviršiaus šviesos šaltiniu.

Ryškumas, vienodumas, spalvų temperatūra, energijos sąnaudos – visi iš pirmo žvilgsnio pastebimi žiūrėjimo aspektai palaikomi foninio apšvietimo technologija.

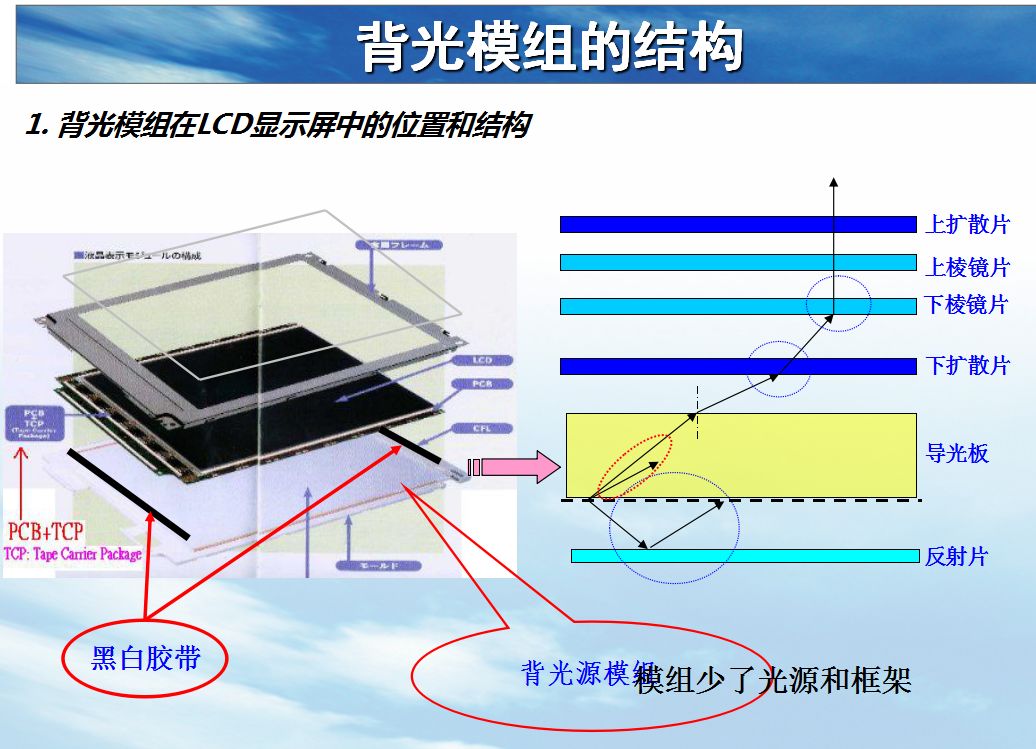

Foninio apšvietimo išardymas: tikslių optinių sistemų rinkinys

Didelio našumo foninis apšvietimas yra pažangių medžiagų mokslo ir tikslios optinės inžinerijos rezultatas. Jo pagrindiniai komponentai apima:

Šviesos šaltinis:Šviesos kilmė, apibrėžianti pagrindinę foninio apšvietimo spalvinę temperatūrą, ryškumą ir naudojimo trukmę.

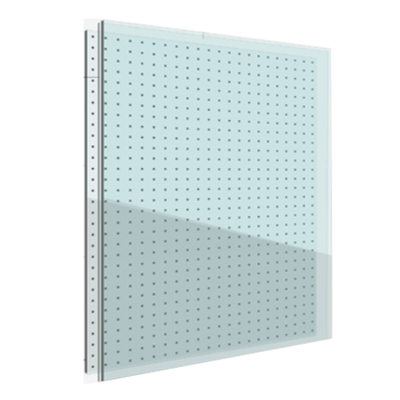

Šviesos kreipiklio plokštė (LGP):Raktas į vienodą šviesos pasiskirstymą. Apatiniame paviršiuje esantys mikrostruktūriniai taškai išsklaido iš krašto patenkančią šviesą per visą plokštumą. Tiksliai suformuoti taškai paprastai užtikrina geresnes optines charakteristikas nei tradiciniai spausdinti taškai.

Optinės juostos rinkinys:Difuzinės plėvelės, ryškumą didinančios plėvelės (BEF) ir atspindintys lakštai veikia kartu, kad pašalintų karštus taškus, pagerintų priekinės šviesos efektyvumą ir užtikrintų vienodumą.

Konstrukcinis rėmas ir švieslentė:Užtikrinkite stabilų mechaninį palaikymą ir patikimas elektros jungtis.

Priklausomai nuo konstrukcijos, foniniai apšvietimai skirstomi į du pagrindinius technologijos būdus:

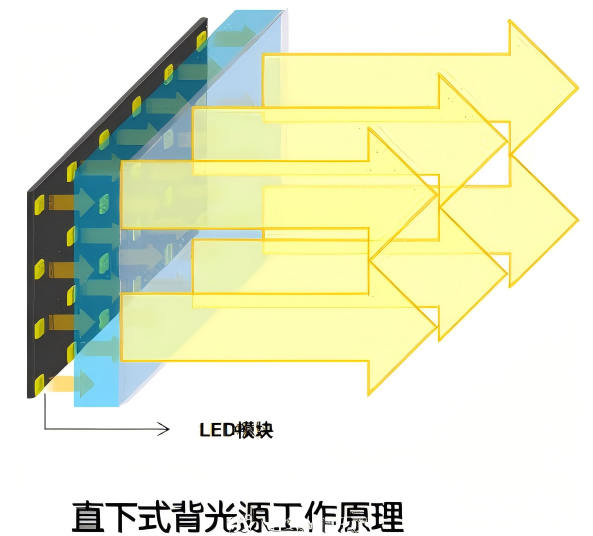

Tiesioginis apšvietimas:Šviesos diodų matricos yra išdėstytos tiesiai po šviesos kreipimo plokšte, kad būtų galima tiesiogiai apšviesti. Tai suteikia didelį ryškumą ir palaiko vietinį pritemdymo valdymą.

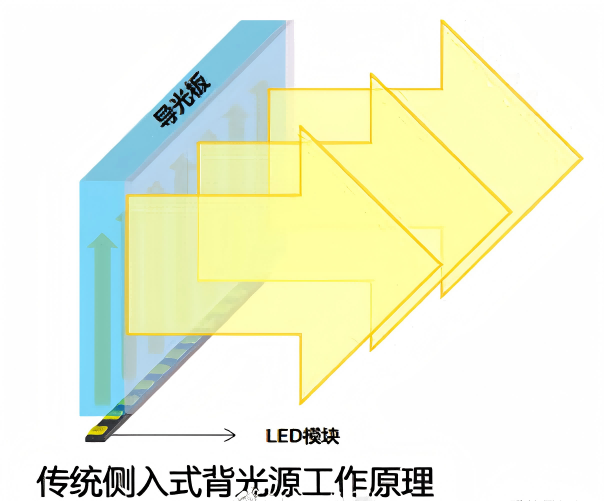

Apšviestas kraštas:LED šviesos juostos yra išdėstytos šviesos kreipiančiosios plokštės šonuose. Šviesa patenka iš krašto ir atsispindi į priekį per plokštelę, todėl tai yra raktas į itin ploną dizainą.

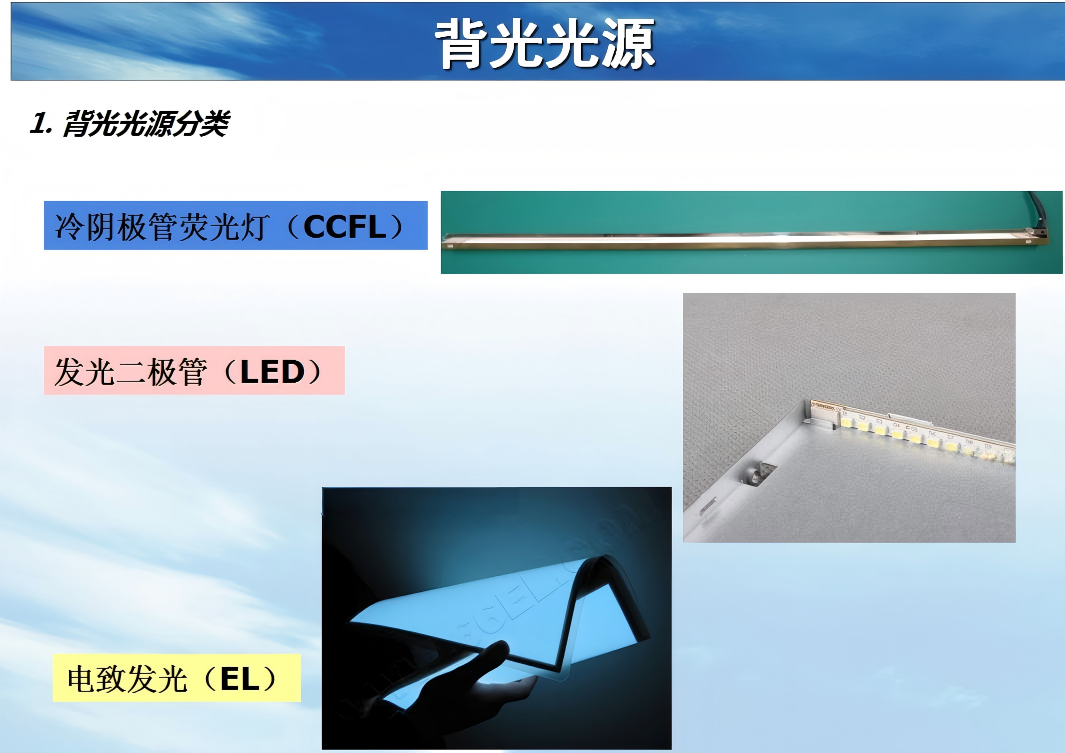

Trys šviesos šaltinių tipai, kurių kiekvienas turi savo privalumų.

LED foninis apšvietimas:Didelis ryškumas, ilgas tarnavimo laikas (daugiau nei 30 000 valandų apšviestas kraštas), mažos energijos sąnaudos ir plona forma. Tai pagrindinis pasirinkimas viskam – nuo ​​plataus vartojimo elektronikos iki pramoninių ekranų.

EL (elektroliuminescencinis) foninis apšvietimas:Itin plonas, idealiai vienodas visame paviršiuje ir lankstus/lenkiamas. Jis išlieka nepakeičiamas individualiems skystųjų kristalų ekranams ir lanksčioms ekranų programoms.

CCFL (šaltojo katodo fluorescencinės lempos) foninis apšvietimas:Plataus vartojimo gaminiuose daugiausia pakeistas šviesos diodais, tačiau vis dar vertingas tam tikrose profesionaliose ekranų programose dėl puikaus spalvų sodrumo ir vienodumo.

Techninė santrauka

Foninis apšvietimas yra daug daugiau nei tik apšvietimo komponentas. Nuo medžiagos parinkimo ir optinio dizaino iki šviesos šaltinio pasirinkimo ir struktūrinių procesų tobulinimo – kiekviena detalė prisideda prie galutinio ekrano veikimo.

Gamintojams, ieškantiems aukštos kokybės ekranų, gili foninio apšvietimo technologijos patirtis yra produktų diferenciacijos pagrindas, atitinkantis aukščiausios klasės tinkintų skystųjų kristalų ekranų reikalavimus ir užtikrinant, kad kiekvienas ekranas atitiktų savo vizualinį pažadą.

Nuo šviesos šaltinio iki vaizdo kokybės – foninis apšvietimas yra tikras LCD modulių herojus. Suprasti foninio apšvietimo technologiją galiausiai reiškia suprasti, kas yra puikus ekranas.
