AMOLED demistifikavimas: LTPO pagrindų ir spalvinimo technologijų naujovės

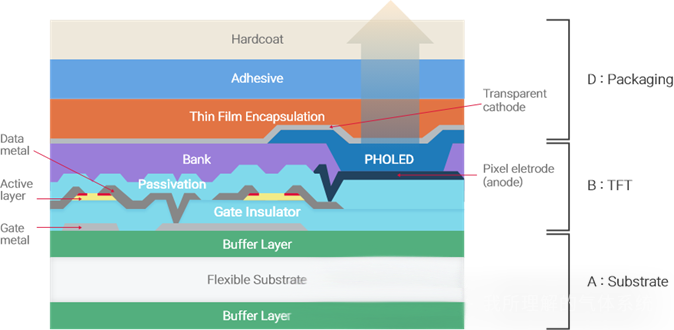

  AMOLED ekrano technologija tapo pagrindiniu pasirinkimu mažų ir vidutinių plataus vartojimo elektronikos sektoriuje dėl savaiminio spinduliavimo, didelio kontrasto santykio, plačios spalvų gamos ir lankstaus lankstumo. Palyginti su tradiciniais skystųjų kristalų ekranais, kurie remiasi foninio apšvietimo moduliu, kiekvienas AMOLED ekrano pikselis skleidžia savo šviesą ir beveik nenaudoja energijos, kai rodoma juoda spalva. Dėl to gaunama paprastesnė struktūra, platesni žiūrėjimo kampai ir žymiai greitesnis atsako laikas. Pagrindiniai jo komponentai yra užpakalinė plokštė, OLED šviesą skleidžiantis sluoksnis ir plonasluoksnė kapsulė (TFE).

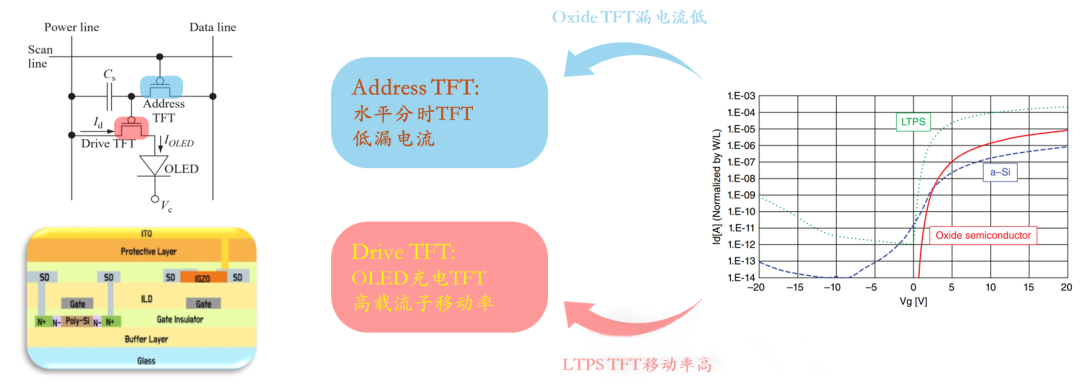

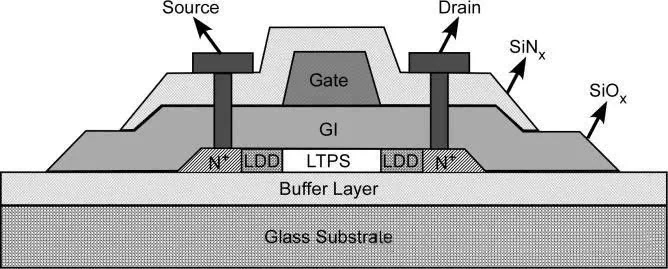

  Galinės plokštės technologija yra labai svarbi norint sukurti aukštos kokybės AMOLED ekranus. Ankstyvieji amorfinio silicio (a-Si:H) TFT nebuvo tinkami efektyviam OLED pikselių valdymui dėl mažo mobilumo ir nepakankamo stabilumo. Šiuo metu pramonė plačiai naudoja žemos temperatūros polikristalinio silicio (LTPS) TFT ir (oksidinio) TFT užpakalinės plokštės sprendimus. LTPS pasižymi dideliu nešiklio mobilumu, todėl tinka vairuojant šviesą, o Oxide TFT pasižymi itin maža nuotėkio srove, kuri padeda išlaikyti pikselių būseną.

  „Apple“ 2018 m. įdiegusi LTPO technologiją sujungė abiejų pranašumus, integruodami LTPS ir IGZO TFT, kad būtų galima dinamiškai reguliuoti atnaujinimo dažnį ir žymiai sumažinti ekrano energijos sąnaudas. Nuo to laiko tai tapo išskirtine aukščiausios klasės AMOLED ekranų technologija.

  Siekdama išspręsti „sudegimo“, kurį sukelia skirtingos organinių medžiagų eksploatavimo trukmės, problemą, pramonė pasiūlė keletą spalvinimo sprendimų.

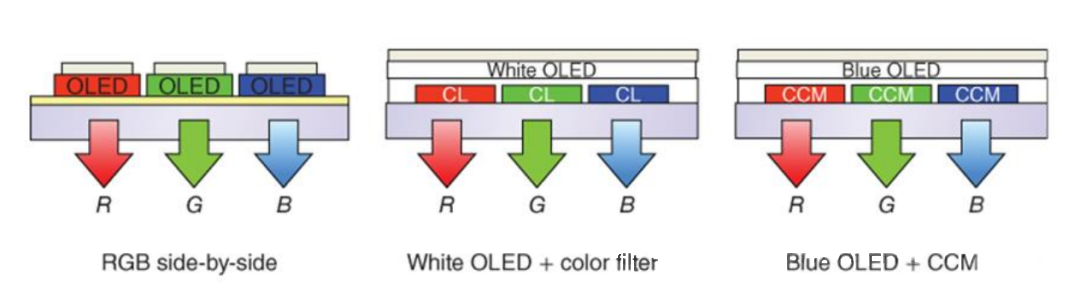

  WOLED (Baltasis OLED) sujungia baltos šviesos šaltinį su spalvų filtrais (CF), kad gautų tris pagrindines spalvas, užtikrinant nuoseklų RGB subpikselių senėjimo greitį. Kitas būdas yra mėlynas OLED + kvantinio taško spalvų konvertavimas (QD-CC), kuris naudoja mėlyną OLED, kad sužadintų kvantinio taško plėvelę, kad išspindėtų raudona ir žalia šviesa.

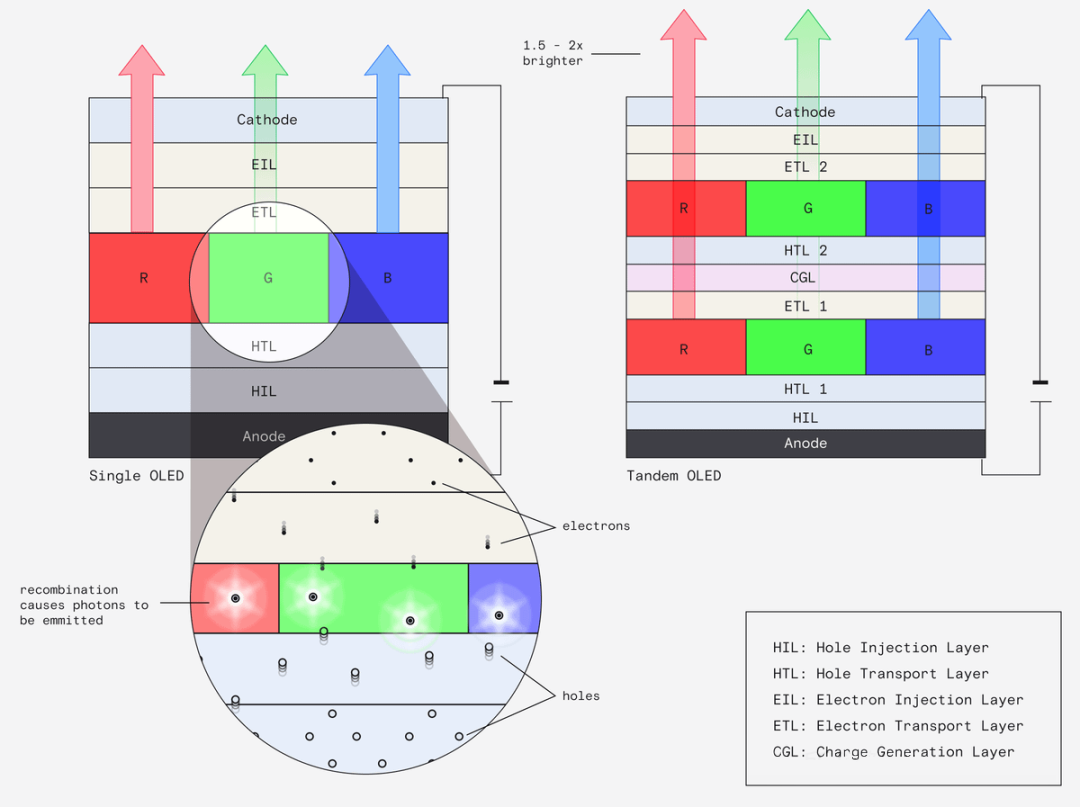

  Be to, daugiasluoksnė tandeminė struktūra sujungia kelis šviesą skleidžiančius įrenginius per įkrovos generavimo sluoksnį (CGL), padidindama ryškumą ir pailgindama įrenginio eksploatavimo laiką. Šios technologijos leido sukurti pagrindinius masinės gamybos sprendimus, tokius kaip WOLED ir QD-OLED.

  „MicroLED“ yra laikomas pagrindine naujos kartos ekranų technologijos kryptimi. Jame naudojamos neorganinės medžiagos, pvz., galio nitridas, kad būtų sukurti mikronų mastelio LED šviesą skleidžiantys įrenginiai, pasižymintys ilgą tarnavimo laiką, didelį efektyvumą ir itin didelį ryškumą, be foninio apšvietimo ar spalvų filtrų sistemos. Jis turi didelį potencialą tokiose srityse kaip AR / VR. Tačiau ši technologija vis dar susiduria su industrializacijos iššūkiais, susijusiais su masės perdavimo tikslumu ir kaina. Nepaisant šių kliūčių, jo veikimo pranašumai yra dideli. Nesvarbu, ar dėl nuolatinio LCD modulių optimizavimo, AMOLED technologijos iteracijų ar MicroLED pažangos, ekranų pramonė ir toliau skatina vaizdinės patirties pažangą, siūlydama daugybę įvairių pritaikytų LCD ekranų pasirinkimų ir naujų ekrano reikalavimų.
