RGB sąsajos dizainas: vartai į didelio efektyvumo ekraną tinkintuose LCD ekranuose

  Šiuolaikinėje ekrano technologijoje RGB sąsaja yra pagrindinis skystųjų kristalų ekranų, ypač didelio našumo ekranų, tokių kaip TFT, valdymo sprendimas, nes ji gali dideliu greičiu perduoti spalvoto vaizdo duomenis. Kaip patyręs LCD ekranų gamintojas, CNK Electronics (CNK) supranta, kaip RGB sąsajos dizainas daro didelę įtaką ekrano kokybei. Jo esmė slypi tikslioje sinchronizavimo signalo poliškumo atitiktyje ir laiko parametrų konfigūracijoje, kuri yra techninis kertinis akmuo, užtikrinantis stabilų, sklandų vaizdą ir sodrias, autentiškas spalvas.

Dviejų režimų veikimas, lankstus suderinamumas RGB sąsaja pirmiausia siūlo du efektyvius darbo režimus:

DEN režimas (duomenų įgalinimo prioritetas): čia signalas ĮJUNGTI yra raktas, norint valdyti duomenų galiojantį langą. PCLK laikrodžio signalo fazė (kylančios briaunos perdavimas / krentančios briaunos užfiksavimas) turi griežtai sinchronizuotis su LCD moduliu; kitu atveju ekranas gali būti pažeistas. Lygiagretus duomenų perdavimas raudonomis (R7–R0), žaliomis (G7–G0) ir mėlynomis (B7–B0) 8 bitų linijomis kartu suteikia 16,77 milijono spalvų. Šiuo režimu HSYNC ir VSYNC galima supaprastinti.

SYNC režimas (sinchronizavimo signalo prioritetas): šis režimas remiasi tiksliais HSYNC (horizontaliojo sinchronizavimo) ir VSYNC (vertikalaus sinchronizavimo) signalais, kad apibrėžtų aktyvią rodymo sritį. Jų aktyvios būsenos (paprastai labai efektyvios) turi atitikti vairavimo platformą; kitu atveju gali atsirasti nesutapimų arba net tuščių ekranų. PCLK fazių sinchronizavimas išlieka kritinis, kai R/G/B duomenų perdavimas yra identiškas DEN režimui.

Dizaino esminiai dalykai: sėkmė slypi detalėse. Du kritiniai taškai reikalauja budrumo kuriant RGB sąsają:

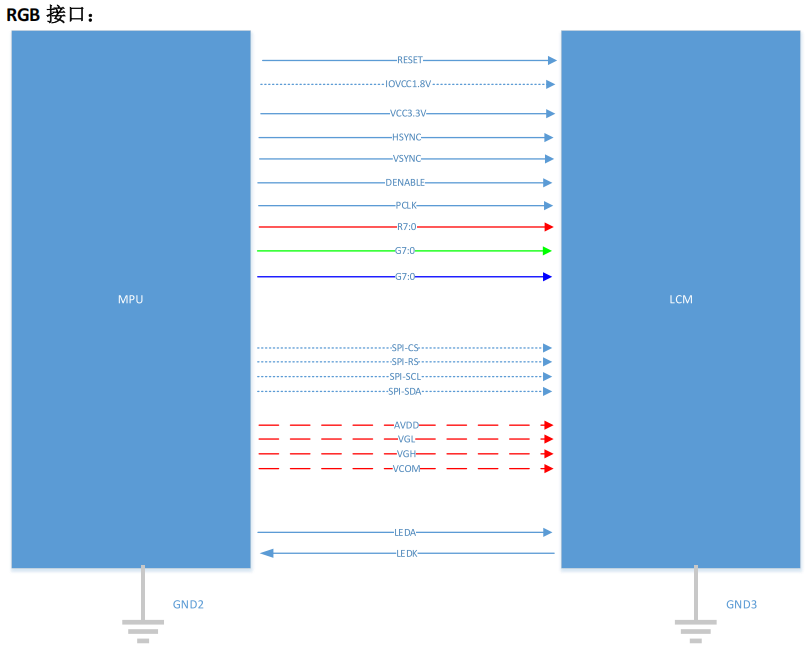

1. Duomenų eilutės sekos patvirtinimas: kai ekrano sąsajoje naudojamos bendros etiketės, pvz., DB0-DB24, labai svarbu su LCD modulio tiekėju patvirtinti tikslų RGB signalo išdėstymą magistralėje. Neteisingas išdėstymas sukelia rimtus spalvų iškraipymus.

2. Aiškios funkcinės ribos: Gryna RGB sąsaja yra didelės spartos "vienpusis rodymo duomenų kanalas", negalintis perduoti inicijavimo komandų arba nuskaityti būsenos. Taigi tinkintuose LCD projektuose jis dažnai bendradarbiauja su valdymo sąsajomis, tokiomis kaip SPI, kurios tvarko ekrano inicijavimą ir valdymą.

  Kaip profesionalus LCD ekranų gamintojas, žinome, kaip subtilūs laiko svyravimai ir tikslus signalo poliškumo derinimas lemia LCD ekranų stabilumą. Bendradarbiaukite su CNK, kad gautumėte visapusišką techninį palaikymą – nuo ​​sąsajos specifikacijų analizės ir dizaino gairių iki individualaus LCD kūrimo – užtikrindami, kad jūsų ekrano sprendimai būtų tikslūs didelės spartos, spalvotų vaizdų pasaulyje.
