Išsami TFT ekrano maitinimo metodų analizė: tikslus maitinimas, užtikrinantis puikų ekrano našumą

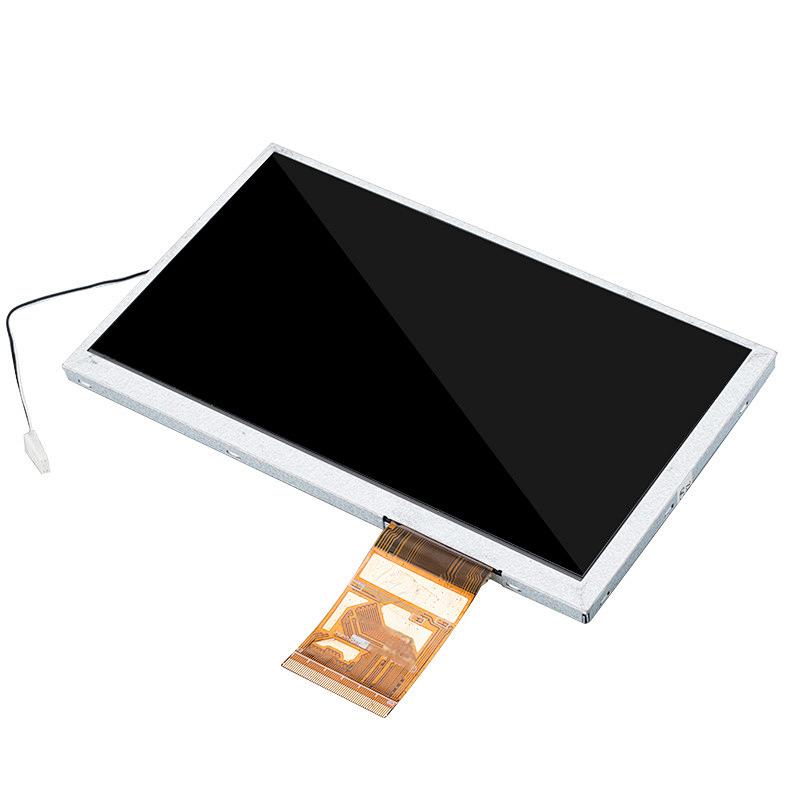

  Skystųjų kristalų ekranų, kaip pagrindinio šiuolaikinių elektroninių prietaisų vaizdo nešiklio, ekrano kokybė ir eksploatavimo trukmė labai priklauso nuo jų maitinimo sistemų tikslumo ir stabilumo. Tai ypač pasakytina apie TFT (plonos plėvelės tranzistoriaus) skystųjų kristalų modulius, turinčius sudėtingas vidines struktūras, įskaitant didinimo grandines, skaitmeninę logiką, gama įtampą, TFT jungiklio valdymą ir kitus funkcinius blokus. Skirtingos galios architektūros konstrukcijos tiesiogiai lemia modulio energijos suvartojimą, suderinamumą ir galiausiai jo spalvų bei ryškumo charakteristikas. Norint optimizuoti gaminio dizainą ir užtikrinti ekrano kokybę, labai svarbu išmanyti TFT ekrano maitinimo režimus.

  Kad atitiktų įvairius pritaikymo scenarijus, kurių dydis ir sudėtingumas yra skirtingi, TFT ekranai sukūrė įvairius galios sprendimus. Mažo dydžio moduliams (pvz., nešiojamiesiems įrenginiams ar paprastiems prietaisų ekranams) įprasti du pagrindiniai režimai: vienas naudoja vieną VCC/VDD maitinimo šaltinį (pvz., 3,3 V arba 2,8 V), kad įjungtų vidines stiprinimo ir skaitmenines logines grandines, todėl reikia, kad visi įvesties / išvesties signalo lygiai atitiktų jį; kitoje yra dvigubos įtampos konstrukcija, kai VCC (pvz., 3,3 V) skirta stiprinimo grandinei, o IOVCC (pvz., 1,8 V) valdo sąsają ir logines grandines – čia signalo lygiai turi griežtai atitikti IOVCC. Šis lankstumas leidžia gamintojams efektyviai pritaikyti LCD ekranus konkrečioms reikmėms, subalansuojant energijos suvartojimą ir našumą.

  Kai programos pereina į sudėtingas sritis, pvz., išmaniųjų telefonų ekranus, kur ekrano kokybė ir energijos vartojimo efektyvumas yra labai svarbūs, maitinimo schema tampa sudėtingesnė. Tipiškame „išmaniojo telefono ekrano“ režime naudojami trys nepriklausomi maitinimo kanalai: VSP/AVDD (pvz., +5,5 V) maitina teigiamą padidinimo grandinę, VSN/AVEE (pvz., –5,5 V) aptarnauja neigiamą stiprinimo grandinę, o IOVCC (pvz., 1,8 V) valdo sąsają ir logikos grandines turi atitikti IOV CC. Ši architektūra užtikrina didelį kontrastą, plačius žiūrėjimo kampus ir greitą reakciją itin plonose erdvėse, demonstruodama aukščiausios klasės LCD modulių technologijos viršūnę.

  Profesionaliems ar pramoniniams scenarijams, siekiant geriausio ekrano našumo, galios sprendimai turi apimti gilesnį parametrų valdymą. Tokiuose modeliuose VCC (pvz., 3,3 V) maitina logiką ir sąsajas, o kritinės analoginės įtampos, pvz., AVDD (veikiančios gama kreives ir spalvų kontrastą), VGH (TFT įjungimo įtampa), VGL (TFT išjungimo įtampa) ir VCOM (bendras stiklo gnybtas, turintis įtakos ekrano vienodumui), reikalingas nepriklausomas, tikslus valdymas. Patyrę nestandartinių LCD ekranų gamintojai ypatingą dėmesį skiria VCOM optimizavimui, naudodami tokias technologijas kaip įtampą dalijantys rezistoriai ir filtrų kondensatorių tinklai, kad kompensuotų IPS arba plačios temperatūros stiklo paketų svyravimus. Jie taip pat griežtai laikosi maitinimo išjungimo protokolų miego / išjungimo metu, kad išvengtų vaizdo sulaikymo rizikos.

  Nuo vienos įtampos iki kelių kanalų tikslaus koordinavimo – TFT ekranų maitinimo schema iš esmės formuoja kiekvieną vaizdų kadrą. Pasirinkus tinkintą LCD ekrano gamintoją, kuris supranta ir lanksčiai taiko šiuos maitinimo režimus, jūsų gaminys įgyja patikimą veikimą – nuo ​​pagrindinio ekrano iki išskirtinio vaizdo.
