Optinės juostos foninio apšvietimo moduliuose: pagrindinės technologijos, kurios apšviečia kiekvieną LCD ekraną

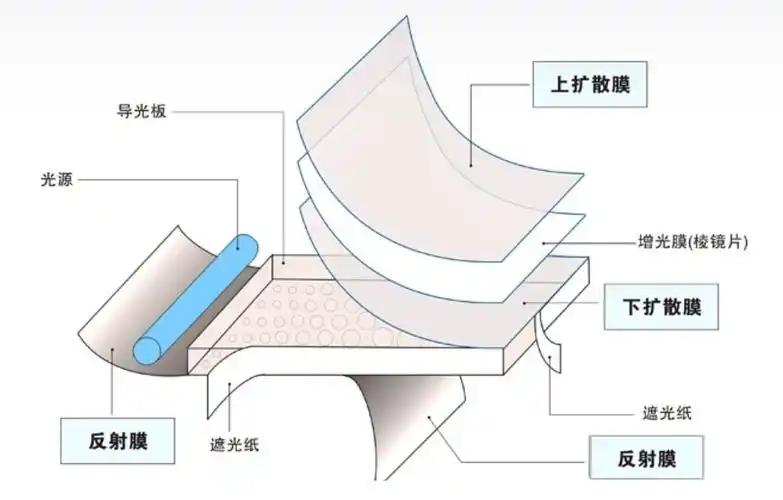

Skystųjų kristalų ekranų (LCD) pasaulyje foninio apšvietimo modulis yra vienas iš pagrindinių komponentų, lemiančių ekrano veikimą. Kaip LCD ekranų gamintoja, CNK Electronics Co., Ltd. supranta, kad apšvietimas nėra tik šviesos šaltinio komponentas. Tai pagrindinė technologija, kuri dėl tikslaus optinio dizaino taškinius šviesos šaltinius paverčia vienodu, didelio ryškumo, didelio kontrasto paviršiaus apšvietimu, taip suteikdama LCD ekranams ryškų vizualinį gyvenimą. Ypač šiandien, kai rinkoje didėja individualių skystųjų kristalų ekranų paklausa, foninio apšvietimo modulio optinė charakteristika tapo lemiamu veiksniu siekiant skirtingų ekrano efektų. Šis našumas daugiausia priklauso nuo joje esančių tiksliai suderintų optinių plėvelių. Jie veikia kaip foninio apšvietimo „neuroninis tinklas“, kruopščiai valdantis šviesos kryptį, efektyvumą ir vienodumą.

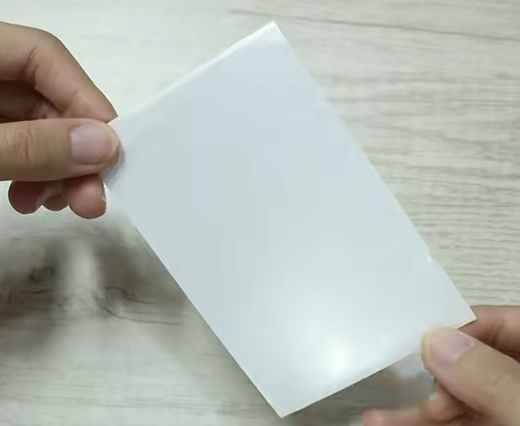

Atšvaitas: šviesos efektyvumo pagrindas

Foninio apšvietimo modulio apačioje esantis reflektoriaus lakštas veikia kaip „šviesos efektyvumo pagrindas“, atsakingas už išsklaidytos šviesos nukreipimą atgal į šviesos kreipiklio plokštę, kad būtų geriau panaudojama. Atsižvelgiant į taikymo reikalavimus, atšvaitai daugiausia skirstomi į šias kategorijas:

Baltas atšvaitas:Tokie kaip E20, RW serijos, kurių storis svyruoja nuo 0,05 iki 0,2 mm, atspindėjimas apie 80% ~ 90%, turintis tam tikrą šviesos pralaidumą. Tinka daugumai standartinių foninio apšvietimo dizainų.

Sidabrinis atšvaitas:Paprastai balta viena pusė, o kita sidabrinė, labai plona (0,04–0,065 mm), pasižyminti dideliu atspindžio efektyvumu (90%–98%) ir puikiomis šviesą blokuojančiomis savybėmis. Dažnai naudojamas scenarijuose, kuriems reikalingas didelis ryškumas.

Daugiasluoksnis plėvelės atšvaitas (ESR):Naudojama daugiasluoksnės plėvelės technologija, integruojanti daugiau nei tūkstantį sluoksnių per 65 mikronus. Jame nėra metalo, tačiau jis atrodo kaip veidrodis. Kaip didelio efektyvumo reflektorius, ESR pasiekia daugiau nei 98 % atspindį visame matomos šviesos spektre, todėl jis idealiai tinka didelio našumo foninio apšvietimo sistemoms.

Pritaikant LCD modulius, reflektoriaus lakšto pasirinkimas tiesiogiai veikia foninio apšvietimo vienodumą ir energijos vartojimo efektyvumą, o tai yra pirmasis optinio dizaino žingsnis.

Šviesą blokuojanti plėvelė / aliuminio folija (ALF): kontroliuoja šviesos ir trukdžių ribas

Šviesą blokuojančios plėvelės pirmiausia naudojamos siekiant išvengti šviesos nutekėjimo iš foninio apšvietimo šonų ir gali užtikrinti elektromagnetinį ekraną. Įprasti tipai apima:

Ryškus sidabrinis drakonas:Blizgus paviršius, storis 0,05-0,1 mm, geros šviesos blokavimo savybės ir laidus. Tinka pramoninei aplinkai, kuriai reikalinga apsauga nuo trukdžių.

Matinis sidabrinis drakonas:Santykinai blanki apdaila, plona (paprastai 0,05 mm vienam sluoksniui), turi tam tikrą šviesos pralaidumą ir yra laidi.

Balta krašto juostelė:Turi tam tikrą šviesos pralaidumą, storis 0,05-0,08 mm, nelaidus. Dažniausiai naudojamas bendrojoje plataus vartojimo elektronikoje.

Juodai balta vienpusė lipni juosta:Galima pritaikyti prie foninio apšvietimo šonų, kai yra griežti laidumo reikalavimai ir nėra šoninio apšvietimo nutekėjimo.

Šios medžiagos atlieka „optinių sargybinių“ vaidmenį skystųjų kristalų ekranų rėmelių konstrukcijoje, užtikrindamos, kad už ekrano ribų netrukdytų šviesa.

Difuzoriaus lapas: vienodos šviesos drobės kūrimas

Kaip „homogenizuojantis meistras“ tarp optinių plėvelių, difuzoriaus lakštas išsklaido šviesą per miglą, pašalindamas taškinių šviesos šaltinių pėdsakus, kad sukurtų švelnų ir vienodą foninį apšvietimą. Priklausomai nuo apšvietimo tipo ir taikymo, difuzoriai skirstomi į:

Apatinis foninio apšvietimo difuzorius:Paprastai vienoje pusėje yra klijai, didelis miglotumas (~90%), pralaidumas tik apie 40%; apatinio foninio apšvietimo storis paprastai yra 0,18–0,3 mm. Įprasti modeliai: MB433P, MB533.

Šoninio apšvietimo difuzorius:Dažniausiai naudojamas storis yra 0,09 mm. Įprasti modeliai: TPRA90 (0,09 mm), AJ-75 (0,075 mm). Pralaidumas 65%-80%, miglotumas 75%-90%.

Spalvoto ekrano foninio apšvietimo difuzoriai: paprastai naudojami dviejų lakštų dizainai:

Apatinis difuzorius:Padėtas tarp šviesos kreipiančiosios plokštės ir ryškumo didinimo plėvelės (BEF), homogenizuoja šviesą, skleidžiamą iš šviesos kreipiančiosios plokštės. Dažniausiai naudojama medžiaga: t=0,065mm, santykinai didelis miglotumas (~84%), didelis pralaidumas (~98%).

Viršutinis difuzorius:Padėtas virš BEF, atlieka apsauginį vaidmenį ir padeda išvengti muaro raštų. Dažniausiai naudojama medžiaga: t=0,05mm, santykinai mažas miglotumas (~29%), pralaidumas 90%.

Tinkamas difuzoriaus lakštų pasirinkimas ir derinimas yra labai svarbūs norint užtikrinti vienodą, dėmių neturintį ekraną LCD moduliuose.

Brightness Enhancement Film (BEF): optinis variklis ryškumui didinti

Spalvotiems TFT ir kitiems LCD ekranams ryškumas yra esminė specifikacija. Veikdamas kaip „ryškumo stiprintuvas“ tarp optinių plėvelių, BEF koncentruoja išsklaidytą šviesą per specialią prizmės struktūrą, o kiekviena plėvelė padidina ryškumą maždaug 40–50 %. Dviejų plėvelių naudojimas kartu gali padidinti ryškumą. Jo principas apima mikro prizmės matricą, skirtą šviesos kelio valdymui, todėl dauguma šviesos išeina statmenai ekranui, taip žymiai padidinant priekinį ryškumą nekeičiant energijos suvartojimo. BEF tapo nepakeičiamu vidutinio ir aukščiausios klasės spalvoto ekrano foninio apšvietimo komponentu, ypač plačiai naudojamu didelio našumo pritaikytuose LCD, skirtuose pramoniniam valdymui, medicinai, automobiliams ir kitoms reikmėms.
