Foninio apšvietimo technologija: pagrindinis komponentas, lemiantis LCM ekrano našumą

  Skystųjų kristalų ekranų srityje skystųjų kristalų modulis (LCM) yra labai integruotas sistemos lygio produktas. Tai ne tik pats skystųjų kristalų ekranas, bet ir visapusiškas sprendimas, tiksliai sujungiantis tokius komponentus kaip skystųjų kristalų ekrano įrenginys, tvarkyklės IC, PCB ir esminis apšvietimas. Kaip profesionalus LCD ekranų gamintojas, suprantame, kad foninio apšvietimo, kaip pagrindinio priedo, kokybė tiesiogiai lemia galutinį LCM vaizdinį veikimą ir patikimumą.

Foninis apšvietimas: „Light Engine“ ir LCM optinis pagrindas

Foninis apšvietimas yra apšvietimo sistema, esanti už LCD ekrano. Jo pagrindinė funkcija yra taškinį arba linijinį šviesos šaltinį paversti labai vienodu paviršiaus šviesos šaltiniu. Kadangi pati skystųjų kristalų medžiaga neskleidžia šviesos, jos ekranas visiškai priklauso nuo apšvietimo, kurį suteikia foninis apšvietimas, kad būtų galima moduliuoti. Todėl foninio apšvietimo optinės charakteristikos, įskaitant ryškumą, vienodumą, spalvų temperatūrą ir energijos suvartojimą, sudaro pagrindą vertinant bendrą LCD modulio veikimą.

Techninė dekonstrukcija: medžiagų sistema ir pagrindiniai foninio apšvietimo principai

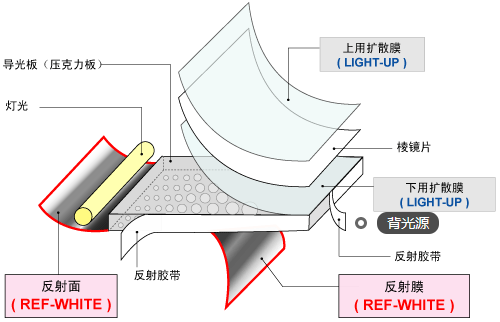

Didelio našumo foninis apšvietimas yra šiuolaikinės medžiagų mokslo ir tikslios optikos kristalizacija. Jį daugiausia sudaro pagrindinės medžiagos, tokios kaip šviesos šaltinis (LED / EL / CCFL), šviesos kreipiklio plokštė, optinės plėvelės rinkinys, konstrukcinis rėmas ir šviesos juosta / lempos plokštė.

Šviesos šaltinis yra šviesos šaltinis, lemiantis pagrindinę foninio apšvietimo spalvinę temperatūrą, ryškumą ir naudojimo trukmę.

Šviesos kreipiamoji plokštė yra pagrindinis elementas, užtikrinantis šviesos vienodumą. Mikrostruktūriniai taškai apatiniame jo paviršiuje, suformuoti tiksliai spausdinant arba liejant, yra atsakingi už taško arba linijos išsklaidymą į vienodą šviesos plokštumą. Tarp jų tiksliai suformuoti taškai paprastai pasižymi geresnėmis optinėmis savybėmis, palyginti su tradiciniais spausdintais taškais.

Optinių plėvelių rinkinys (įskaitant difuzoriaus plėveles, ryškumą didinančias plėveles, atspindinčius lakštus ir kt.) veikia kaip šviesos kelio „valdytojas“, sinergiškai pašalindamas ryškias vietas, padidindamas priekinės šviesos efektyvumą ir užtikrindamas vienodumą įvairiais žiūrėjimo kampais.

Konstrukcinis rėmas ir švieslentė užtikrina stabilią mechaninę atramą ir patikimas elektros jungtis.

Šių medžiagų derinys ir dizainas tiesiogiai aptarnauja du pagrindinius veikimo principus: tiesioginio apšvietimo foninį apšvietimą ir krašto apšvietimą. Tiesiogiai apšviestas foninis apšvietimas patalpina LED masyvą tiesiai po šviesos kreipimo plokšte, kad būtų galima tiesiogiai apšviesti, o tai užtikrina didelį ryškumą ir puikų vietinio pritemdymo valdymo potencialą. Kraštais apšviestas foninis apšvietimas pastato LED šviesos juostas šviesos kreipiklio plokštės šonuose; šviesa patenka iš krašto ir atsispindi į priekį kreipiančiosios plokštės taškais, todėl tai labai svarbu norint sukurti itin ploną dizainą.

Technologijos maršruto parinkimas: diferencijuoti LED, EL ir CCFL pritaikymai

Įvairios šviesos šaltinių technologijos suteikia foniniam apšvietimui skirtingas charakteristikas, tenkindamos įvairius rinkos poreikius:

LED foninis apšvietimasdėl didelio ryškumo, ilgo eksploatavimo (daugiau nei 30 000 valandų apšviestoje briaunoje), mažo energijos suvartojimo ir plonos formos pranašumų, tapo absoliučia pagrindine programa nuo plataus vartojimo elektronikos iki pramoninių ekranų.

EL (elektroliuminescencinis) apšvietimas, pasižymintis itin plonu profiliu, absoliučiu paviršiaus vienodumu ir lanksčiu, lankstumu, išlieka nepakeičiamas konkretiems pritaikytiems LCD ekranams ir lanksčioms ekranų programoms.

CCFL (šaltojo katodo fluorescencinė lempa) foninis apšvietimas, nors vartotojų srityse jį iš esmės pakeičia šviesos diodai, dėl puikaus spalvų sodrumo ir vienodumo vis dar išlieka pritaikymo vertė tam tikrose profesionaliose ekranų srityse.

Išvada: foninio apšvietimo technologija yra raktas į LCM vertę

  Apibendrinant galima pasakyti, kad apšvietimas toli gražu nėra paprastas apšvietimo komponentas. Nuo sudėtingos medžiagos sudėties ir tikslių darbo principų iki šviesos šaltinio technologijos maršruto, kuris turi įtakos spalvai, energijos suvartojimui ir formos veiksniui, kiekvienas jo dizaino ir pasirinkimo aspektas yra labai svarbus nustatant galutinį LCD modulio veikimą. Skystųjų kristalų ekranų gamintojams, siekiantiems geresnio ekrano našumo, gilios foninio apšvietimo technologijos žinios yra pagrindas gaminiams diferencijuoti, tenkinti aukščiausios klasės LCD ekranų poreikius ir užtikrinti, kad kiekvienas skystųjų kristalų ekranas pateiktų optimalius vaizdo rezultatus. Taigi, norint suprasti foninio apšvietimo technologiją, reikia suprasti LCM ekrano kokybės esmę.
