Apvadas: LCD modulių pagrindinio struktūrinio komponento analizė

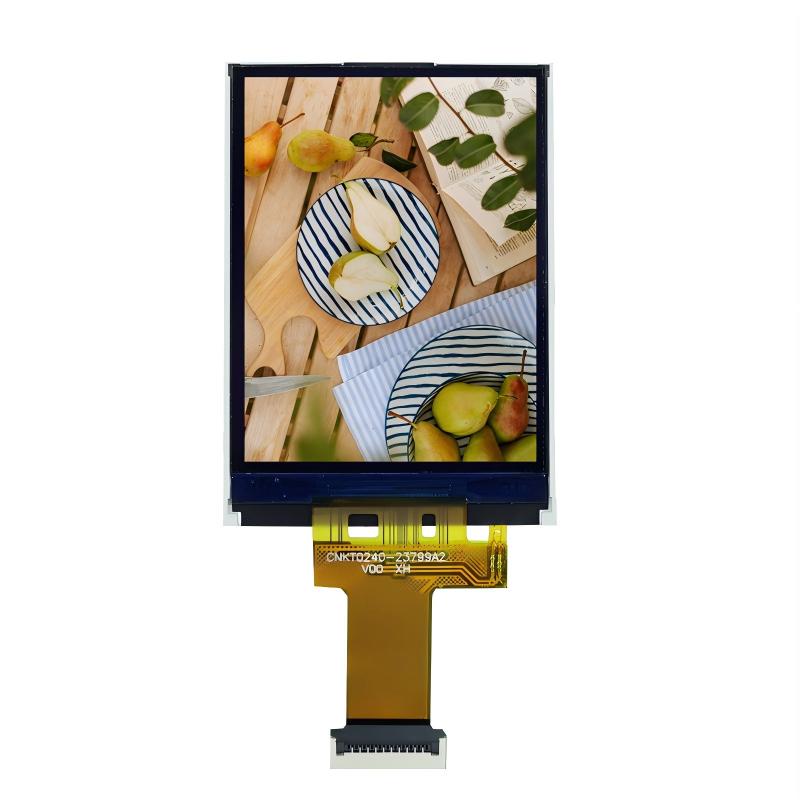

  LCD modulis (LCM) yra integruotas produktas, kuris ekrano funkcijas sujungia į atskirą modulį. Paprastai jį sudaro LCD ekranas, PCB tvarkyklės grandinė, foninio apšvietimo blokas, jungtys ir būtini konstrukciniai komponentai. Kaip LCD ekranų gamintojai, kai projektuojame ir gaminame įvairius standartinius ir pritaikytus LCD ekranus, kiekvienas komponentas parenkamas ir optimizuojamas pagal konkrečias jo funkcijas. Kraštelis (taip pat vadinamas metaliniu rėmu arba Bezel) yra vienas iš tokių pagrindinių priedų, kurie atlieka pagrindinį struktūrinį vaidmenį.

I. Pagrindinės rėmelio funkcijos LCM

Skystųjų kristalų modulio rėmelis visų pirma atlieka tris pagrindines, tačiau esmines fizines funkcijas:

Mechaninis palaikymas ir tvirtinimas

Kraštelis sudaro standų išorinį rėmą santykinai trapiems vidiniams LCM komponentams, tokiems kaip LCD stiklas, PCB ir foninio apšvietimo blokas. Metalinės medžiagos suteikiamas standumas veiksmingai apsaugo modulį nuo deformacijos ar sugadinimo dėl įtempių transportavimo, surinkimo ar naudojimo metu, užtikrinant bendrą konstrukcijos stabilumą. Norint pritaikyti LCD ekraną, rėmelio matmenys ir forma turi būti tiksliai suderinti su bendra konstrukcija.

Įžeminimas ir elektromagnetinis ekranavimas

Daugeliu atvejų LCD moduliai turi turėti tam tikrą atsparumo elektromagnetiniams trukdžiams lygį. Tinkamai prijungus rėmelį prie sistemos įžeminimo linijos, susidaro efektyvus ekranavimo sluoksnis. Tai padeda sumažinti išorinių trukdžių poveikį vidinei tvarkyklės grandinei ir slopina paties modulio signalo nutekėjimą, taip pagerindamas bendrą galutinio produkto elektromagnetinio suderinamumo (EMC) veikimą.

Elektros jungčių patikimumo užtikrinimas

Konstrukcijose, kuriose naudojamos laidžios elastomerinės jungtys (zebrinės juostelės), skirtos LCD skydeliui prijungti prie tvarkyklės PCB, rėmelis dėl tikslių matmenų ir suspaudimo jėgos užtikrina vienodą ir stabilų šių juostų suspaudimą. Tai labai svarbu norint užtikrinti patikimą elektros laidumą ir stabilų kontaktinį pasipriešinimą tarp dviejų dalių, tiesiogiai paveikiant ekrano išvesties stabilumą.

II. Rėmo medžiagos pasirinkimas: balansavimo inžinerijos praktika

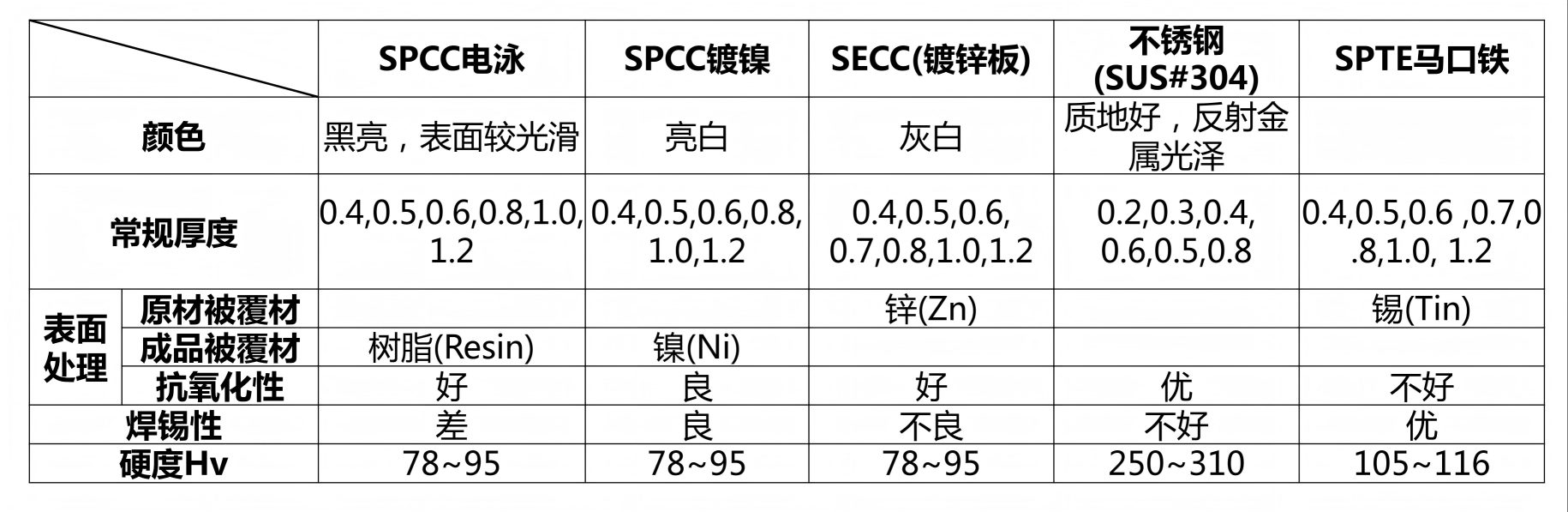

Rėmo našumas, kaina ir tinkamumas priklauso nuo jo pagrindinės medžiagos ir paviršiaus apdailos. Remiantis ilgamete gamybos patirtimi, įvairių tipų LCD moduliai ir taikymo aplinka paprastai atitinka šią medžiagų pasirinkimo logiką:

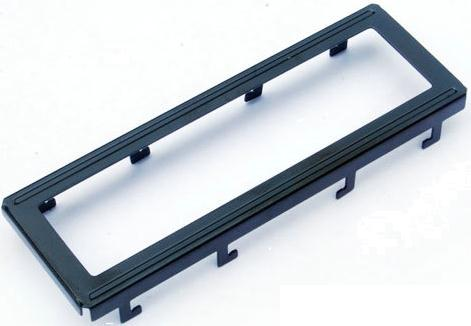

SPCC (šaltai valcuotas plienas, su juoda elektroforezės apdaila)

Pats tradicinis ir ekonomiškiausias pasirinkimas. Plačiai naudojamas ekonomiškuose monofoniniuose LCM ir kai kuriuose mažo dydžio TFT moduliuose. Juoda elektroforezės apdaila užtikrina pagrindinį atsparumą rūdims ir vienodą juodą išvaizdą, tačiau jos paviršius prastai lituojamas.

SPCC (su nikeliu padengimu)

Pasirinkta, kai tam tikras rėmelio dalis (pvz., tvirtinimo kaiščius) reikia tiesiogiai lituoti ant pagrindinės PCB. Nikeliuotas sluoksnis užtikrina geresnį litavimą ir atsparumą oksidacijai.

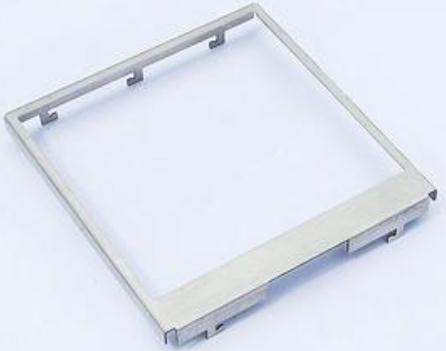

SECC (cinkuoto plieno lakštas)

Dažniausiai naudojamas didesnio dydžio TFT ekrano moduliuose. Paviršinis cinko sluoksnis suteikia puikių antikorozinių savybių, todėl tinka gaminiams, kuriems reikalingas didesnis ilgalaikis aplinkosauginis patikimumas, nors jo paviršius taip pat nėra idealus tiesioginiam litavimui.

CHP (skardus)

Pasirinkta, kai dėl konstrukcijos reikalaujama, kad rėmas turėtų daug kaiščių, kuriuos reikia lituoti, ir kai litavimo jungties kokybė ir efektyvumas yra labai svarbūs. Jis užtikrina optimalų litavimą, tačiau pati pagrindinė medžiaga turi vidutinį atsparumą rūdijimui.

Nerūdijantis plienas (pvz., SUS304)

Taikoma srityse, kurioms taikomi specialūs reikalavimai, pavyzdžiui, medicinos, lauko ar aukščiausios klasės pramoninei įrangai. Pagal šiuos scenarijus reikalingos išskirtinio atsparumo korozijai, stiprumo ir švaros standartai medžiagų, tačiau kaina taip pat yra žymiai didesnė.

III. Pragmatiškos dizaino detalės

Rėmo dizainas įkūnija pragmatiškus inžinerinius sumetimus. Įprasta detalė yra ta, kad rėmelio vidinės ertmės matmenys kiekvienoje pusėje paprastai yra 0,1–0,2 mm didesni nei išoriniai LCD stiklo matmenys. Ši spraga nėra apsileidimas; Jis skirtas neatsižvelgti į neišvengiamus gamybos ir surinkimo tolerantus ir užkirsti kelią įtempimams, atsirandantiems dėl skirtingų metalo ir stiklo šiluminio plėtimosi koeficientų temperatūros pokyčių metu, o tai gali sukelti LCD įtrūkimus.

Už kiekvieno pritaikyto LCD ekrano slypi rėmelio dizainas, kuris yra pragmatiškas sprendimas, atsirandantis dėl visapusiško taikymo reikalavimų, gamybos galimybių, konstrukcijos stiprumo ir bendrų sąnaudų kompromiso.

Išvada

Skystųjų kristalų ekranų gamintojams, tokiems kaip CNK Electronics, sukurti patikimą LCD modulį reiškia nuodugniai suprasti ir tiksliai valdyti kiekvieną pagrindinį komponentą, pvz., rėmelį. Rėmo vertė slypi ne pažangiose technologinėse koncepcijose, o jo funkcinio įgyvendinimo patikimumu ir stabilumu. Tvirtai suvokdami pagrindinius aspektus galime užtikrinti, kad kiekvienas pristatomas skystųjų kristalų ekranas – nesvarbu, ar tai būtų standartinis gaminys, ar specialiai pritaikytas skystųjų kristalų ekranas – veiktų stabiliai ir patvariai pagal numatytą paskirtį.
