LCM: išmaniųjų įrenginių ekrano variklis – išsami LCD modulių techninio pagrindo analizė

Šiuolaikiniuose elektroniniuose įrenginiuose LCD ekranas yra informacijos pateikimo terpė, o jo veikimas tiesiogiai veikia vartotojo patirtį. Tačiau pagrindinė technologija, kuri tikrai lemia ekrano kokybę ir patikimumą, yra LCM (LCD modulis). Šiame straipsnyje pateikiamas išsamus LCM techninės architektūros ir jų esminio vaidmens rodymo srityje tyrimas.

LCM techninis apibrėžimas ir sudėtis

LCM (LCD modulis) yra labai integruotas ekrano sprendimas, kuris organiškai sujungia skystųjų kristalų ekranų įrenginius, pavaros grandines, valdymo lustus, PCB substratus, foninio apšvietimo sistemas ir konstrukcinius komponentus. Šis integruotas dizainas ne tik supaprastina originalios įrangos gamintojų surinkimo procesą, bet, dar svarbiau, užtikrina optimalų ekrano sistemos veikimą.

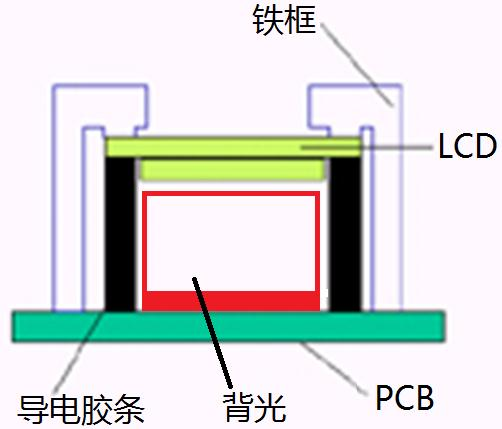

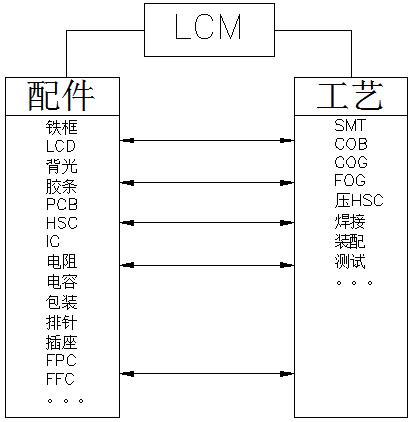

Techniniu požiūriu standartinis LCM apima šiuos pagrindinius komponentus:

Ekrano šerdis: LCD ekranas ir disko lustai

Grandinės sistema: PCB plokštė, rezistoriai, kondensatoriai ir kiti pasyvūs komponentai

Prijungimo sistema: FPC / FFC lanksčios grandinės, kaiščių antraštės ir lizdai

Struktūrinė sistema: metalinis rėmas, tarpinės, foninio apšvietimo moduliai

Pagrindinių gamybos procesų analizė

LCM gamybos procese įvairių specializuotų technikų derinys užtikrina stabilią gamybą:

SMT procesas

Įgalina didelio tankio komponentų išdėstymą, užtikrinant grandinės jungčių tikslumą ir nuoseklumą. Tai yra pagrindinis procesas šiuolaikinėje elektronikos gamyboje, suteikiantis stabilų grandinės pagrindą ekrano valdymui.

COG procesas

Tiesiogiai sujungia pavaros IC prie stiklo pagrindo. Šis procesas žymiai sumažina modulio dydį ir pagerina ryšio patikimumą, todėl jis tinkamas naudoti su griežtais vietos reikalavimais.

FOG procesas

Užtikrina tikslų ryšį tarp lanksčių grandinių ir stiklo pagrindo. Ši technologija reikalauja itin didelio išlygiavimo tikslumo, kad būtų užtikrintas stabilus signalo perdavimas.

COB procesas

Sujungia IC tiesiai prie PCB ir apsaugo juos dervos sandarikliu. Šis procesas padidina modulio mechaninį stiprumą ir atsparumą trukdžiams.

Įvairių struktūrinių sprendimų techninė analizė

Kaip ekrano sistemos pagrindas, struktūrinis LCM sprendimas tiesiogiai lemia jo taikymo sritį ir našumą:

Pagrindiniai COG sprendimai

LCD + COGIC: kompaktiškiausias konstrukcijos dizainas

LCD + COGIC + PIN: užtikrina patikimą kontaktinį ryšį

LCD + COGIC + FPC: įgalina lankstų grandinės išdėstymą

LCD + COGIC + HSC: padidina jungties patikimumą

TAB klijavimo tirpalas

Naudoja anizotropinę laidžią plėvelę, kad būtų pasiektas ryšys tarp TCP ir stiklo, užtikrinantis puikų veikimą tam tikrose srityse.

COB integracijos sprendimas

Ryšiai nukreipia IC tiesiai į PCB, todėl moduliui yra lengviau prisitaikyti prie aplinkos ir mechaninis stabilumas. Kartu su jutikliniu funkcionalumu (LCD + COBIC + TK), jis gali patenkinti sudėtingus žmogaus ir mašinos sąveikos programų reikalavimus.

Specializuoto kūrimo techniniai aspektai

Kuriant individualius LCD ekranus, reikia išsamiai apsvarstyti kelis techninius matmenis:

Ekrano veikimo parametrai: skiriamoji geba, spalvų gylis, reakcijos laikas

Aplinkos prisitaikymas: Darbinės temperatūros diapazonas, atsparumas vibracijai

Sąsajos suderinamumas: atitinka pagrindinės valdymo platformos signalo reikalavimus

Energijos vartojimo efektyvumo rodikliai: galutinių produktų energijos biudžeto įvykdymas

Dėl mokslinio sistemos lygio dizaino pasirinktiniai skystųjų kristalų ekranai gali puikiai atitikti konkrečių taikymo scenarijų techninius reikalavimus, todėl galutiniams produktams suteikiama skirtinga rodymo patirtis.

Technologijų plėtros tendencijos

Nuolat tobulėjant ekrano technologijoms, LCM tobulėja siekiant didesnės integracijos, mažesnio energijos suvartojimo ir geresnio funkcionalumo. Nauji HMI žmogaus ir mašinos sąveikos moduliai giliai integruoja lietimo, ekrano ir skaičiavimo funkcijas, todėl išmaniesiems įrenginiams suteikiama daugiau intuityvi interaktyvi patirtis.
