Poliarizatoriai: LCD ekranų „optiniai vartai“.

Kai grožitės ryškiais vaizdais LCD ekrane, iš pažiūros įprasta plona plėvelė atlieka svarbų, tačiau dažnai nematomą vaidmenį – poliarizatorių. Šis sudėtingas optinis komponentas veikia kaip tikslus „vartų sargas“, kruopščiai kontroliuojantis šviesos patekimą ir išėjimą, todėl jis yra nepakeičiamas skystųjų kristalų ekrano (LCD) technologijoje.

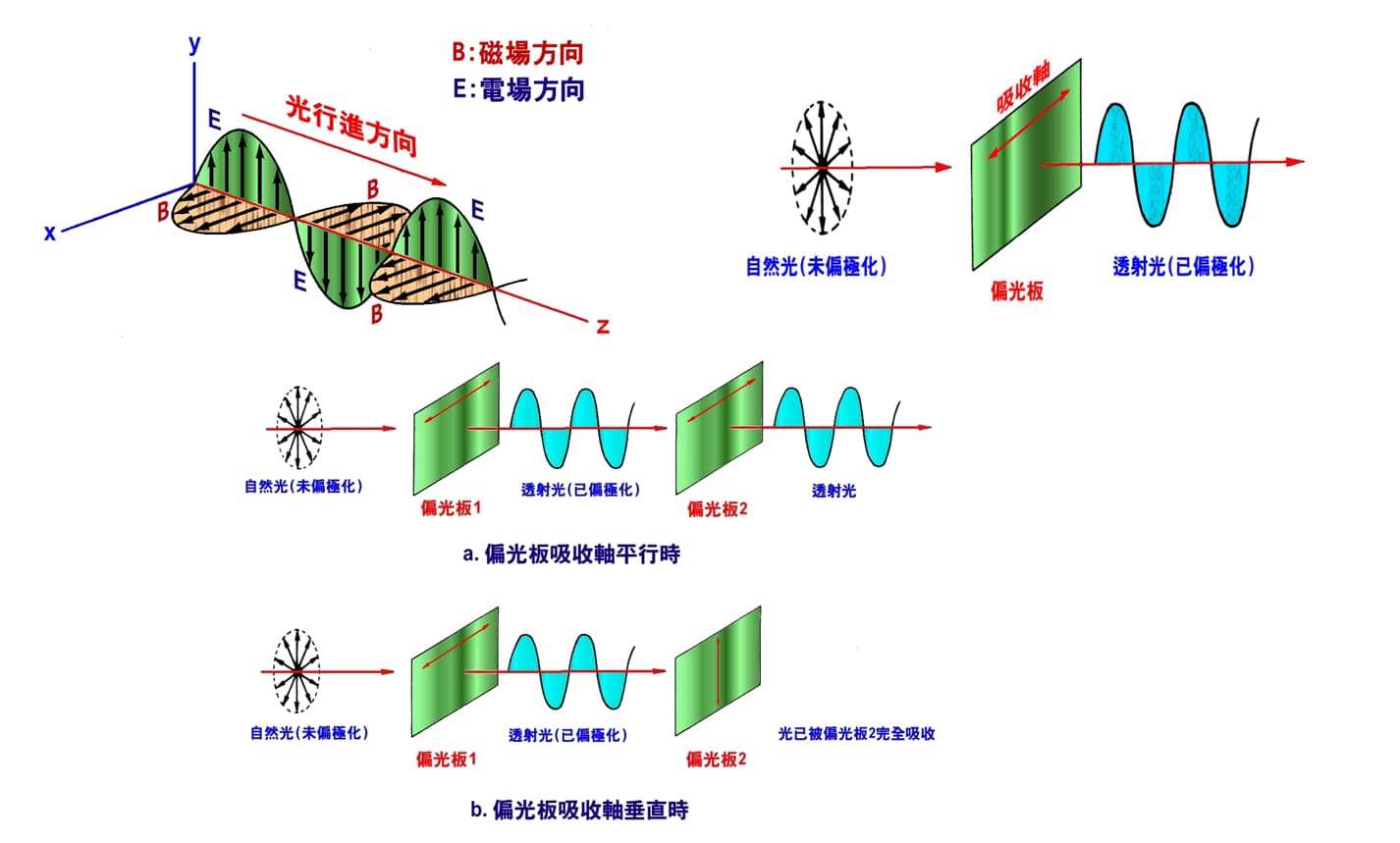

Dvikrypčiai šviesos vartai

Skystųjų kristalų ekranų apšvietimui naudojami foninio apšvietimo įrenginiai. Pagrindinė poliarizatoriaus funkcija yra dvejopa:

Įvesties filtravimas (apatinis poliarizatorius): chaotišką, nepoliarizuotą natūralią šviesą iš foninio apšvietimo paverčia poliarizuota šviesa su vienoda vibracijos kryptimi.

Išvesties valdymas (viršutinis poliarizatorius): paprastai orientuotas 90 laipsnių statmenai apatiniam poliarizatoriui. Šviesa gali prasiskverbti tik tada, jei skystųjų kristalų molekulės sėkmingai pasuka poliarizacijos kryptį, kad atitiktų viršutinio poliarizatoriaus „praėjimo sąlygą“, sukurdamos šviesos / tamsos modelius, kurie sudaro matomą vaizdą.

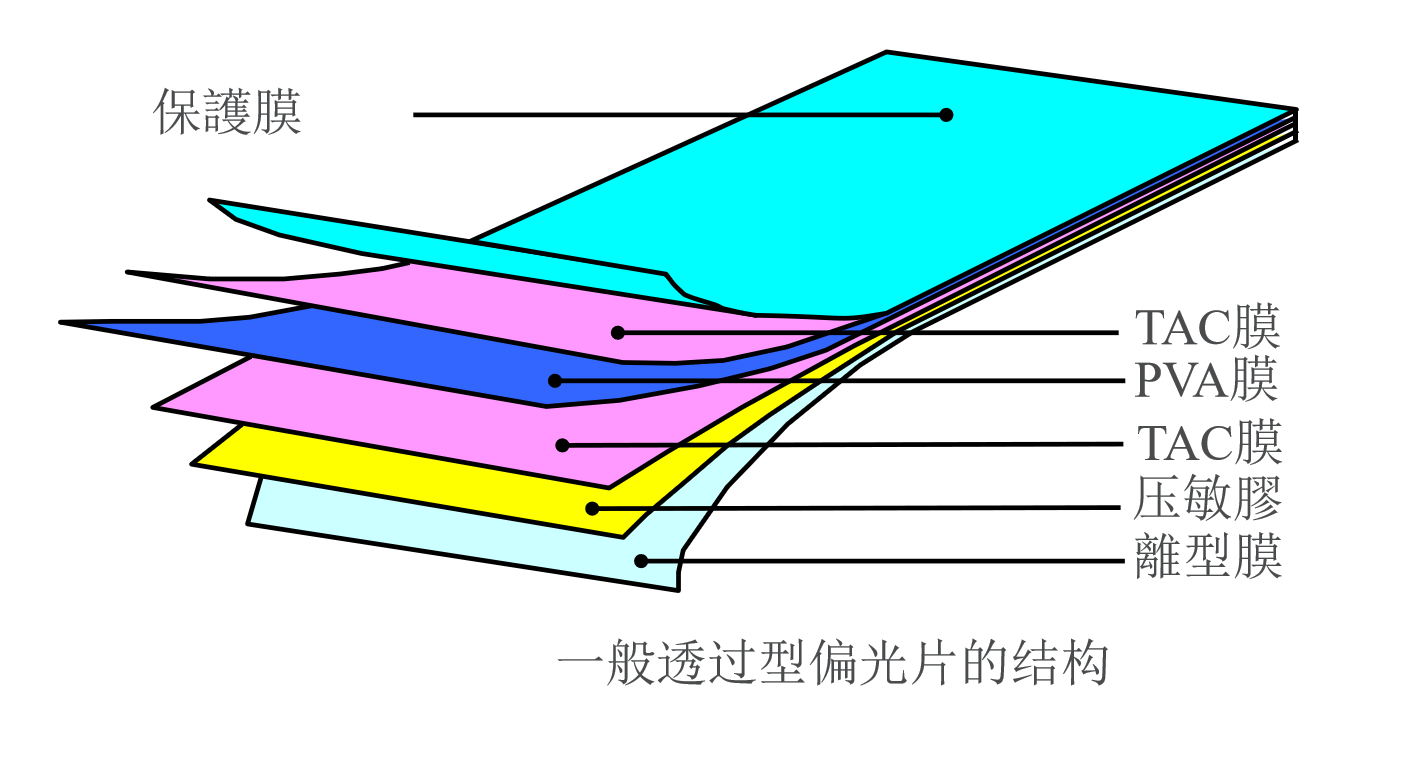

Tiksli penkių sluoksnių „sumuštinio“ struktūra

Poliarizatorius yra tiksliai sukurtas penkių funkcinių sluoksnių mišinys:

TAC plėvelė (triacetilceliuliozė – viršutiniai ir apatiniai sluoksniai): veikia kaip „tvirtas skydas“ ir „optinis kompensatorius“. Užtikrina fizinę apsaugą (atsparumas įbrėžimams, atsparumas drėgmei) ir kompensuoja optinius iškraipymus dėl mažos optinio sulėtinimo savybės, užtikrindamas spalvų grynumą ir minimalų vaizdo iškraipymą.

PVA plėvelė (polivinilo alkoholis – pagrindinis sluoksnis): „poliarizuotos šviesos generatorius“. Tempimo ir dažymo (jodo arba dichroinio) metu jo molekulinės grandinės susilygina, demonstruoja stiprų dichroizmą – sugeria vienos vibracijos krypties šviesos bangas, tuo pačiu perduodamos jai statmenas, efektyviai generuodamos poliarizuotą šviesą. Jo veikimas apibrėžia poliarizatoriaus efektyvumą (poliarizacijos laipsnį) ir pralaidumą.

Slėgiui jautrūs klijai (PSA): „nematoma rišamoji medžiaga“. Saugiai ir tolygiai laminuoja poliarizatoriaus agregatą ant skystųjų kristalų stiklo elementų pagrindo. Reikalingas didelis skaidrumas, ilgalaikis stabilumas, atsparumas oro sąlygoms, nerūdijantis ir minimalus burbulų / defektų susidarymas.

Išleidimo filmas: „transportavimo apsauga“. Apsaugo PSA sluoksnį nuo užteršimo ir atsitiktinio sukibimo gamybos, transportavimo ir sandėliavimo metu. Jis nulupamas ir išmetamas prieš pat laminavimo procesą plokščių gamykloje.

Nuolatinė ateities poreikių raida

Aukštesnės vaizdo kokybės (4K/8K, HDR), platesnių žiūrėjimo kampų, plonesnių profilių ir lankstumo siekimas skatina nuolatines naujoves poliarizatoriaus technologijoje:

Plonesni profiliai: naudojami plonesni TAC arba alternatyvios medžiagos, pvz., COP (ciklo olefino polimeras) arba PET plėvelės.

Patobulintas našumas: PVA apdorojimo optimizavimas, siekiant padidinti pralaidumą ir kontrasto santykį.

Platesni žiūrėjimo kampai: integruotos optinės kompensacinės plėvelės, kurios sumažina būdingus LCD žiūrėjimo kampo apribojimus.

Lankstumas: lanksčių poliarizatorių, suderinamų su sulankstomais ekranais ir lanksčiais OLED, kūrimas.
