Pagrindiniai ORCH nustatymai, skirti atrakinti LCD našumą ir stabilumą – pagrindiniai aparatūros projektavimo aspektai

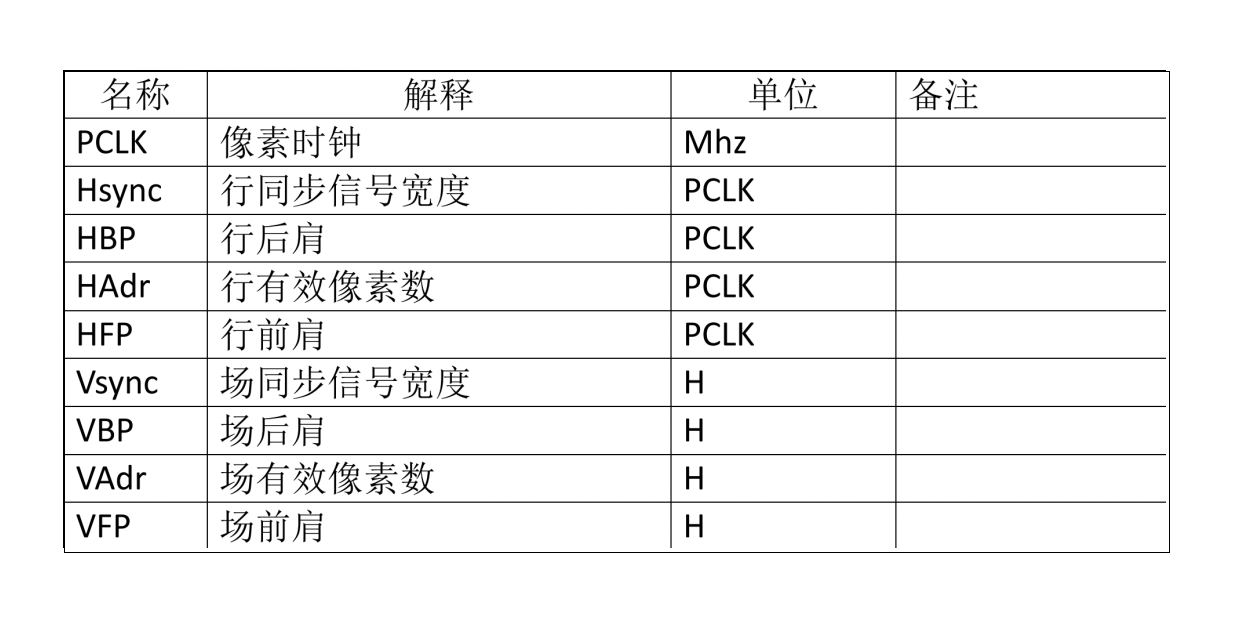

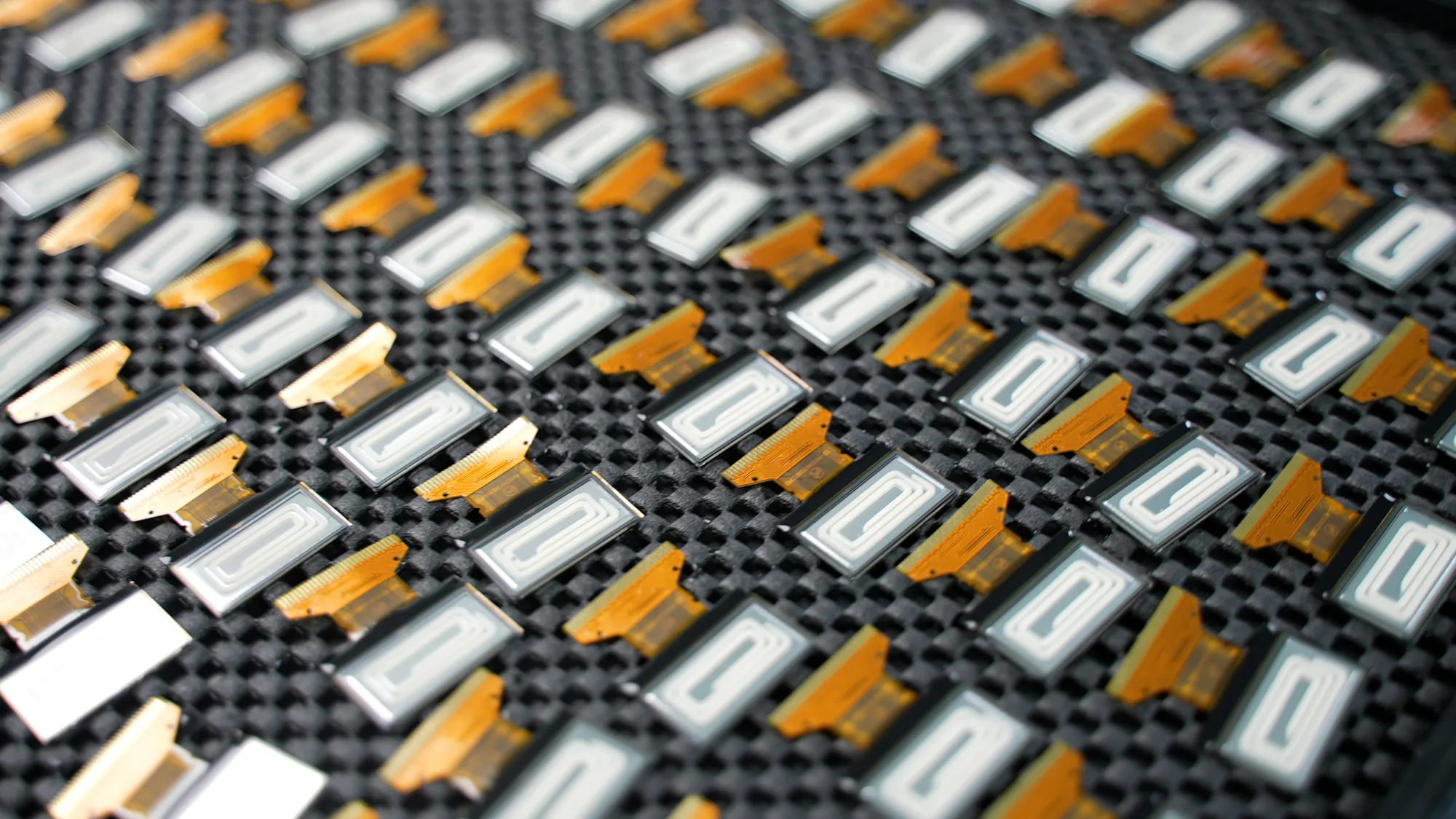

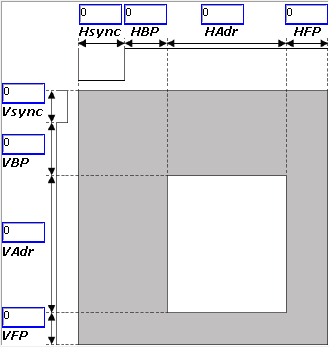

Skystųjų kristalų ekranų ir susijusių LCD modulių techninės įrangos konstrukcijoje tiksli laiko parametrų konfigūracija yra labai svarbi norint pasiekti optimalų ekrano veikimą ir sistemos stabilumą. Tarp jų ypač svarbūs PORCH (blankinimo intervalo) nustatymai – jie apibrėžia tikslias pikselių laikrodžio (PCLK), horizontalių / vertikalių sinchronizavimo signalų (Hsync / Vsync), priekinių / galinių prieangių (HBP / HFP, VBP / VFP) ir aktyviųjų pikselių srities (HAdr / VAdr) ribas. Kaip profesionalus LCD ekranų gamintojas, CNK Electronics (CNK) pabrėžia šių parametrų reikalavimų išaiškinimo svarbą pradiniame atrankos etape. Tai užtikrina suderinamumą tarp tvarkyklės IC ir stiklo pagrindo laiko, todėl vėliau išvengiama brangių dizaino peržiūrų.

ORCH parametrai toli gražu nėra savavališki skaičiai – jie tiesiogiai diktuoja pagrindinį ekrano veikimą. PCLK dažnis, apskaičiuotas kaip PCLK = (Hsync + HBP + HAdr + HFP) × (Vsync + VBP + VAdr + VFP) × kadrų dažnis, tiesiogiai atspindi sistemos pralaidumo reikalavimus. Atnaujinimo dažnis (paprastai prasideda nuo 60 Hz, o didelio atnaujinimo dažnio ekranai pasiekia iki 144 Hz) riboja stiklo ir IC įkrovimo / iškrovimo galimybės. Per mažas atnaujinimo dažnis sukelia ekrano mirgėjimą ir kenkia vaizdo patogumui. Todėl aparatinės įrangos projektuose turi būti palikta pakankamai laiko atsargų (ypač HFP / VFP), kad būtų užtikrintas stabilus signalo perdavimas net ir didelės raiškos arba didelio atnaujinimo pritaikytose LCD programose.

  Sąsajos tipas tiesiogiai veikia atnaujinimo dažnio tikrinimo ir derinimo strategijas. RGB sąsajose inžinieriai gali tiesiogiai išmatuoti Vsync signalo periodą, kad apskaičiuotų tikrąjį atnaujinimo dažnį. Įprastiems LCD moduliams su MIPI sąsajomis turi būti siunčiamos konkrečios komandos (pvz., PAGE 0 R35H=0X00), o po to matuojama per TE kaištį. Aparatinės įrangos dizainas turėtų rezervuoti pagrindinius bandymo taškus (pvz., Vsync, TE) ir užtikrinti aukštos kokybės signalo nukreipimą, kad būtų išvengta trikdžių, galinčių sukelti matavimo klaidas arba ekrano anomalijas (pvz., plyšimą, mirgėjimą).

  Sėkmingas LCD ekranų integravimas priklauso nuo glaudaus bendradarbiavimo su patyrusiais LCD ekranų gamintojais. CNK Electronics (CNK) pataria ypač norint pritaikyti LCD projektus arba sudėtingas LCD modulių programas: iš anksto pasidalykite tiksliniais PORC parametrais ir tvarkyklės sprendimais, gaudami gamintojo stiklo laiko profilius ir konfigūracijos rekomendacijas. Taip išvengiama signalų konfliktų, maitinimo sutrikimų ar EMC problemų. CNK techninė komanda siūlo visapusišką palaikymą – nuo ​​PORCH optimizavimo ir sąsajos suderinimo iki signalo vientisumo analizės – užtikrindama, kad jūsų aparatinės įrangos dizainas būtų sėkmingas iš pirmo karto ir atskleistų visą ekrano modulių našumą ir patikimumą.

  CNK Electronics – įvaldykite laiko parametrus, įgalinkite savo vizualines naujoves naudodami profesionalią ekrano technologiją.
