LCM laidžios elastomerinės jungtys: „lankstus tiltas“, skirtas tikslioms elektroninėms jungtims

Tarp skystųjų kristalų ekrano (LCM) modulio ir spausdintinės plokštės (PCB) yra nematomas, tačiau gyvybiškai svarbus „informacijos greitkelis“ – LCM laidžioji elastomerinė jungtis, paprastai žinoma kaip „zebra juostelė“. Dėl savo unikalios struktūros ir išskirtinio veikimo jis yra stabilių ir efektyvių šiuolaikinių elektroninių prietaisų jungčių kertinis akmuo.

Sudėtinga struktūra, stabili transmisija

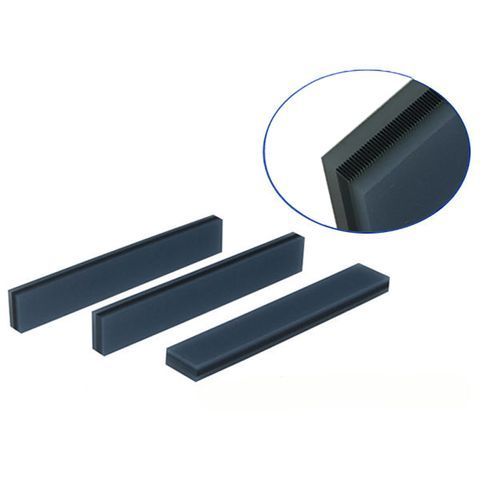

Tai nėra įprasta juostelė. Jame yra tiksli, besikeičianti sluoksninė laidžios silikoninės gumos ir izoliacinės silikoninės gumos struktūra, sukietėjusi į formą. Taip sukuriama daugybė lygiagrečių, tiksliai išdėstytų laidžių kanalų (panašių į zebro juosteles). Ši konstrukcija leidžia puikiai valdyti srovės ir signalo perdavimą tarp skystųjų kristalų ekrano ir PCB, kartu siūlant guminėms medžiagoms būdingą atsparumą vibracijai ir atsparumą deformacijai, užtikrinant ilgalaikes, stabilias ir patikimas jungtis.

Efektyvus surinkimas, išlaidų optimizavimas

Lyginant su litavimo arba kaiščių jungtimis, surinkimas su laidžiomis elastomero jungtimis yra panašus į „vieno paspaudimo jungtį“ – tam reikia tik tikslaus išdėstymo ir atitinkamo slėgio. Tai labai supaprastina gamybos procesus, padidina automatizavimą ir gamybos efektyvumą bei žymiai sumažina surinkimo išlaidas, todėl tai yra idealus pasirinkimas masinei gamybai.

Pagrindiniai atrankos kriterijai: parametrai lemia sėkmę

Norint visiškai išnaudoti jo našumą, labai svarbu tiksliai pasirinkti:

Du medžiagų čempionai:

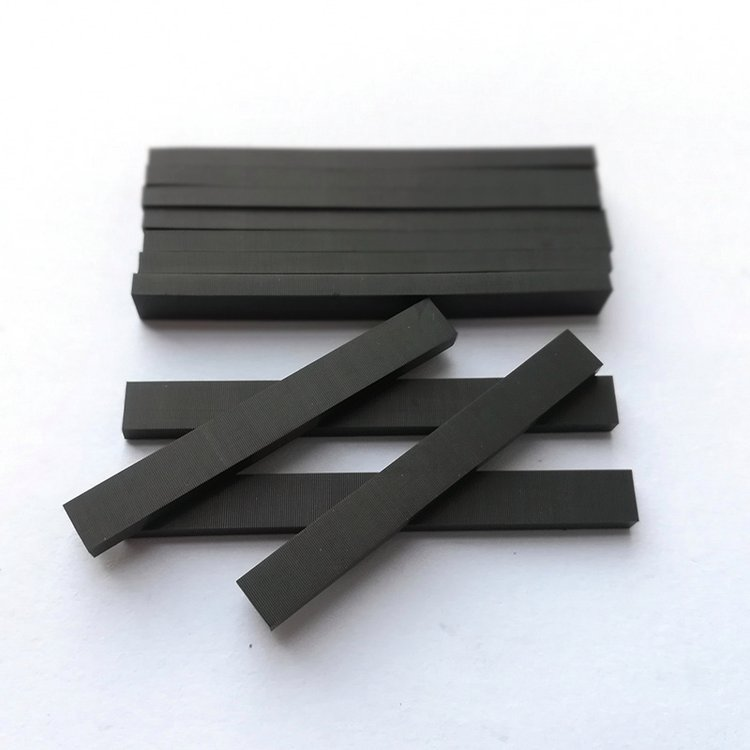

Tvirtas silikonas: ekonomiškas pasirinkimas. Vidutinis elastingumas (kietumas 35°~45°). Gabenant reikia atkreipti dėmesį į antistatines priemones ir deformacijų prevenciją.

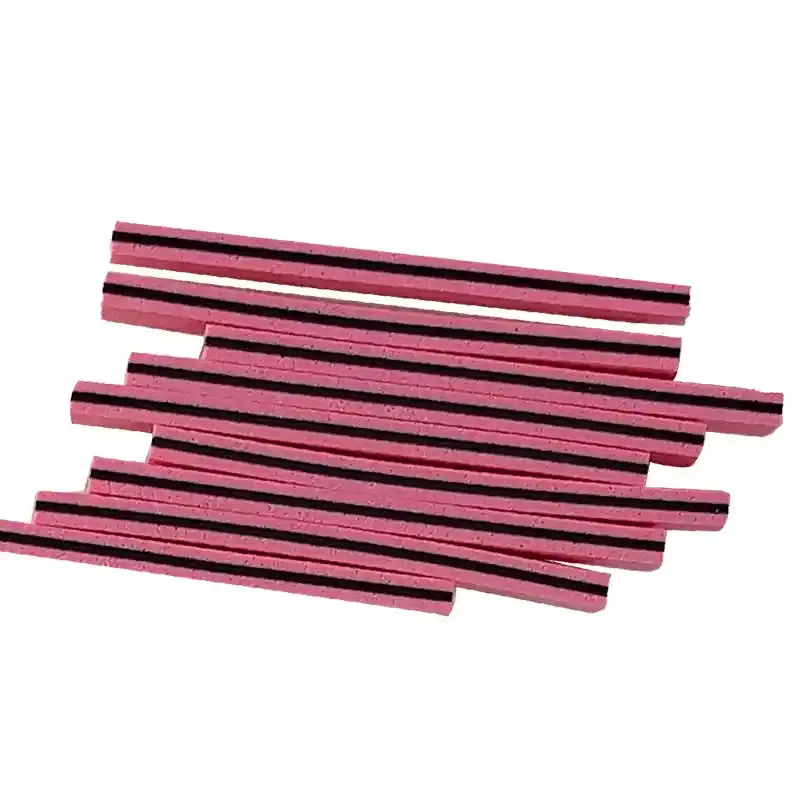

Putotas silikonas (putų guma): minkštas ir atsparus užteršimui (kietumas 20° ~ 30°). Puikus atsparumas deformacijoms. Reikia pabrėžti apsaugą nuo drėgmės. (Šerdies laidžio anglies sluoksnio kietumas abiem yra 65–75 °).

Pagrindiniai matmenų ir elektriniai parametrai:

Žingsnis (0,05 / 0,1 / 0,18 mm): auksinė taisyklė! Įsitikinkite, kad kiekvienas PCB padas yra padengtas bent 3 laidžiais sluoksniais (rekomenduojama 4–5 sluoksniai 0,05 mm žingsniui). Tai yra signalo vientisumo pagrindas.

Laidžio sluoksnio plotis (0,4–1,0 mm): turi įtakos bendram jungties kietumui ir aukščio dizainui. Bendra taisyklė: jungties plotis ≤2,0 mm poros su 0,6 mm laidžiu sluoksniu; ≥2,0 mm poros su 0,8 mm.

Pakreipimo kampas (laidaus sluoksnio nuolydis): paprastai reguliuojamas iki ≤2°.

Aukštis (kritinis!): Skaičiavimo formulė: Jungties aukštis = h × (1 + suspaudimo koeficientas). h yra teorinis tarpas tarp LCD pakopos apatinės dalies ir PCB viršutinio paviršiaus po surinkimo (h = PCB paviršiaus aukštis – metalinio rėmo storis – briaunelės aukštis – LCD ITO storis).

Suspaudimo koeficientas (gyvenimo linija!): griežtai laikykitės 10% ~ 15%! Mažiau nei 10 % rizikuoja prastas kontaktas ir nestabili varža; virš 15 % gali sutraiškyti jungtį arba deformuoti PCB, sukeldami surinkimo gedimus arba sugadinimus.

Elektros charakteristikos: Laidžiojo sluoksnio savitoji varža turi būti itin maža (pvz., YET tipas ≤1,1 Ω·cm), o izoliacinio sluoksnio – itin didelė (≥10^12 Ω·cm), užtikrinant efektyvų laidumą ir puikią izoliaciją.

Platus pritaikymas, visur esantis buvimas

Nuo kišeninių skaičiuotuvų, išmaniųjų skaitiklių ir medicininių monitorių ekranų iki automobilių ekranų, pramoninio valdymo sąsajų ir ryšio prietaisų – kompaktiško dydžio, didelio patikimumo ir lengvo surinkimo LCM laidžios elastomerinės jungtys yra „neapgiedoti herojai“, apšviečiantys ekranus daugybėje elektroninių prietaisų.

Išvada

Maža Zebra juosta turi reikšmingų jungčių. Norint užtikrinti stabilų ekrano veikimą ir ilgalaikį elektroninių prietaisų veikimą, labai svarbu giliai suprasti medžiagos savybes ir tiksliai valdyti pagrindinius parametrus (ypač žingsnio aprėpties taisyklę, suspaudimo laipsnio diapazoną ir aukščio skaičiavimą). Pasirinkite profesionalų ir patikimą laidžios elastomerinės jungties sprendimą, kad įneštumėte stabilumo į tikslias elektronines jungtis!
