FPC kabelio išdėstymo dizaino specifikacijos: lūžimo, pertrūkių kontaktų prevencija ir stabilaus HD ekrano perdavimo užtikrinimas

Išmaniųjų įrenginių eroje, siekiant aukščiausios vaizdinės patirties, didelės raiškos ekrano kokybė yra labai svarbi. Tačiau duomenys rodo, kad didelę ekrano gedimų dalį sukelia signalo perdavimo problemos. Kaip duomenų „gelbėjimo linija“, racionalus FPC kabelių išdėstymas tiesiogiai lemia gaminio patikimumą ir vartotojo patirtį. Norėdami išvengti įprastų spąstų, laikykitės toliau pateiktų pagrindinių dizaino specifikacijų ir kritinių aspektų:

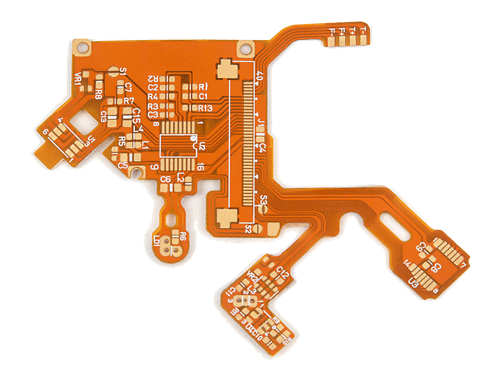

Pagrindinės konstrukcijos specifikacijos: pagrindiniai didesnio kabelio patikimumo principai

Tikslus lenkimas, kad kabelis nenutrūktų:

Mažiausias lenkimo spindulys: kabelio lenkimo metu turi būti ≥5 mm. Mažesni spinduliai sukelia pernelyg didelį vidinių laidininkų įtempimą, todėl žymiai padidėja lūžių rizika.

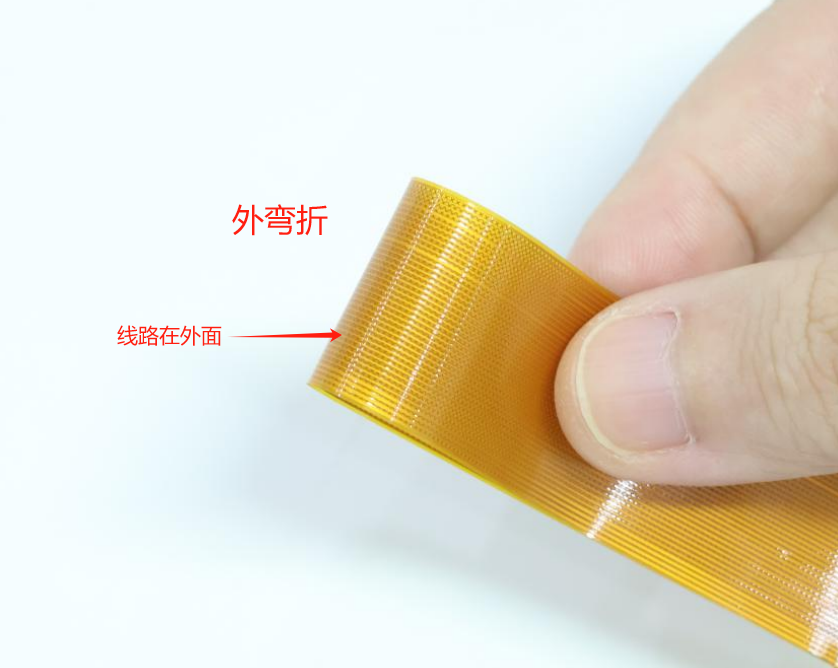

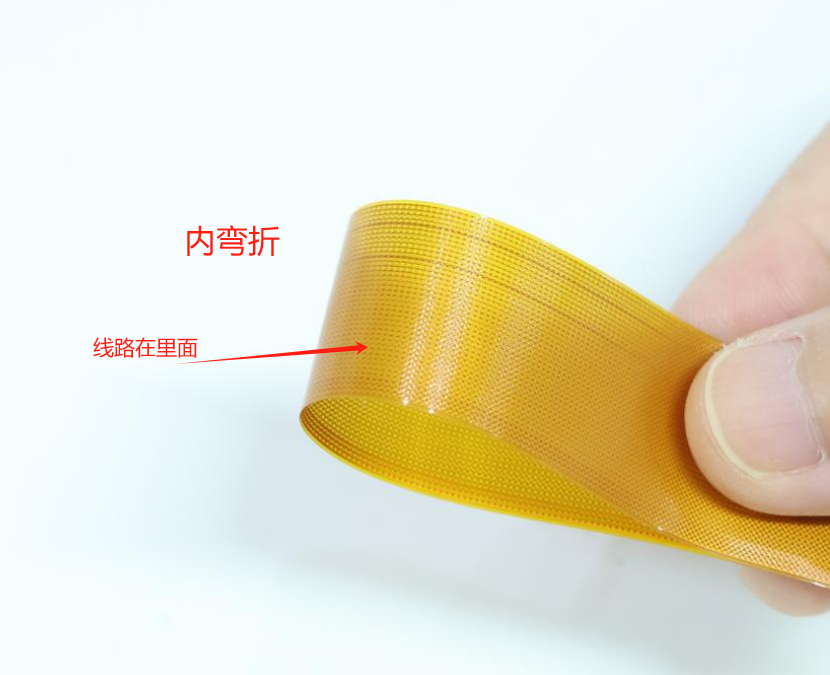

Pageidautina lenkimo kryptis: pirmenybę teikite vidiniams posūkiams, o ne išoriniams posūkiams. Išoriniai lenkimai veikia laidininkus tempimo jėgoms, todėl sutrumpėja kabelio tarnavimo laikas.

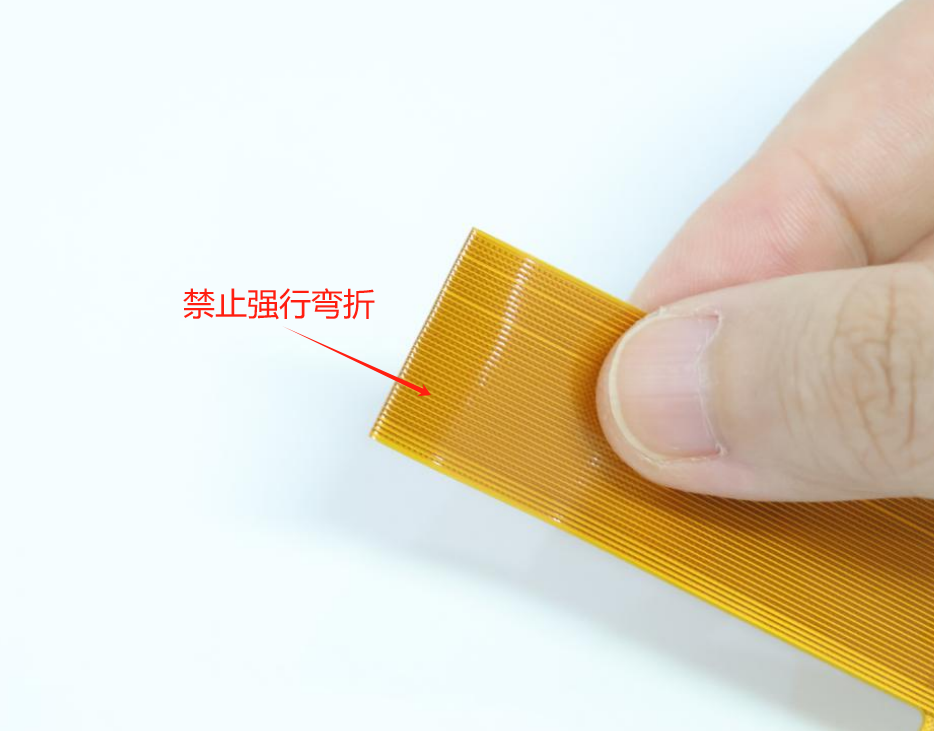

Venkite pasikartojančio lankstymo: griežtai apribokite kelis lenkimus toje pačioje vietoje. Siekite vienkartinių, tikslių lenkimo operacijų.

Dizaino pastaba: Mikroskopiniai lenkimo pažeidimai dažnai yra paslėpta partijos gedimų priežastis.

Saugus tvirtinimas, kad būtų pašalinti vibracijos trukdžiai:

Veikimo vibracija yra pagrindinis kabelio patikimumo priešas, dėl kurio jungtis nutrūksta ir signalas yra nestabilus.

Veiksmingas sprendimas: naudokite didelio patikimumo slėgiui jautrią lipnią juostelę, kad tvirtai pritvirtintumėte kabelio trasą keliuose taškuose. Tai labai ekonomiška priemonė, padedanti išvengti su vibracija susijusių gedimų.

Optimizuotas ilgis didelės spartos signalo vientisumui užtikrinti:

Daugėjant 4K/8K didelės raiškos ekranams, FPC duomenų perdavimo apimtys didėja, todėl kabelio ilgis yra labai svarbus signalo kokybei.

Rekomenduojamas standartas: ekrano duomenų perdavimo kabeliai turi būti ≤10 cm. Trumpi atstumai užtikrina greitą ir mažų nuostolių perdavimą.

Išplėstinio ilgio protokolas: jei dėl struktūrinių apribojimų reikia 20–30 cm kabelių, būtinas griežtas partijos patvirtinimas, kad būtų patikrintas signalo vientisumas, stabilumas ir gamybos išeiga.

Svarbūs svarstymai:

 Ekrano pažeidimo ir funkcinių apribojimų išvengimas

TFT ekrano apsaugos taisyklė: ekrano skydelis negali būti visiškai įtemptas! Išorinė jėga ar stresas sukelia negrįžtamus „Mura“ (drumstingumo) defektus.

Ekrano sukimosi apribojimai:

Rezoliucija ≤320x480:

Paprastai integruokite visą RAM, paprastai palaikydami vaizdo pasukimą 90° (įgalina lanksčius išdėstymus ir energijos optimizavimą).

Rezoliucija >320x480:

 Kadangi vidinės RAM nėra arba ji yra ribota, 90° pasukimas paprastai nepalaikomas. Konkretaus modelio palaikymas turi būti patvirtintas mūsų FAE!

Vaizdo atspindėjimo funkcija: dauguma ekranų palaiko vertikalų/horizontalų vaizdo atspindėjimą per aparatinę įrangą (džemperius) arba programinės įrangos komandas. Diegimo metodai ir modelio suderinamumas turi būti patvirtintas mūsų FAE!
