Pagrindinės ekrano tvarkyklės derinimo technologijos ir veiklos standartai

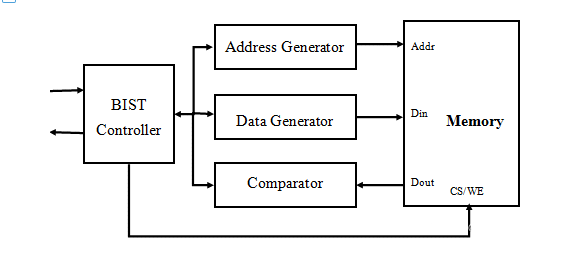

1. Išplėstinė BIST komandos taikymas

Veikimo principas: Vairuotojo IC integruotas savitikros variklis įsijungia tinkamai įkėlus iniciacijos kodą, generuodamas diagnostinius modelius (spalvų juostas / šachmatų lentas).

Dvigubos diagnostikos funkcijos:

▶ Pagrindinis patikrinimas: išvesties nebuvimas rodo esmines inicijavimo laiko arba registro konfigūracijos klaidas.

▶ Gedimų izoliavimas: įprastas savęs patikrinimas su išorinio signalo gedimu patvirtina pagrindinės plokštės signalo apdorojimo problemas.

Išplėstinės programos: kelių lygių bandymo režimai (valdomi per 0x36 registrą), skirti pilkos spalvos tolygumui ir spalvų atsako įvertinimui.

2. Sisteminio ID skaitymo komandų protokolas

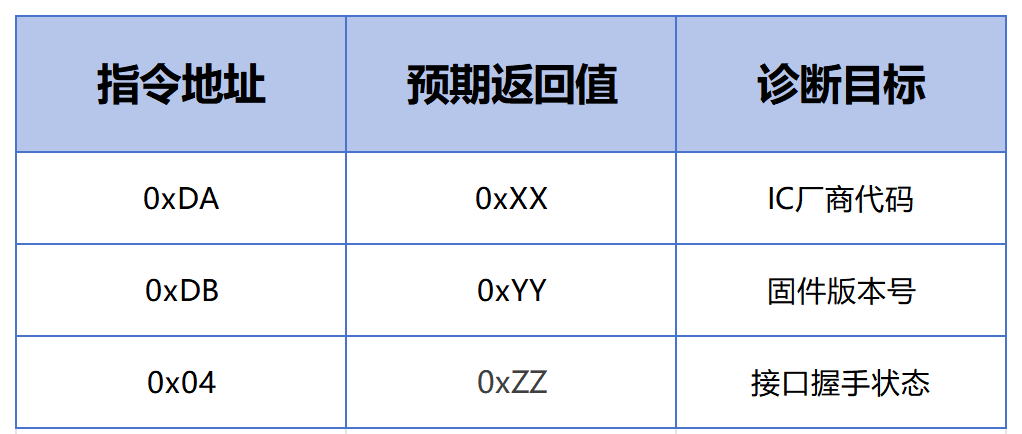

Komandų matrica:

Ryšio sluoksnio trikčių šalinimas: dėl trijų iš eilės nuskaitymo gedimų reikia patikrinti:

▶ Sąsajos įtampos suderinimas (±5 % paklaida)

▶ Signalo skerspjūvis (akies diagramos atidarymas > 0,7 UI)

▶ Įjungimo laikas (Treset_min≥10ms, Tvdds_rise≤100μs)

▶ Įžeminimo varža (<50 mΩ) Šešių dimensijų derinimo saugos protokolas (patobulintos auksinės taisyklės) Šiluminė apsauga: pradinis įjungimas su riboto srovės tiekimu (≤200 mA), stebimas infraraudonųjų spindulių šiluminiu vaizdu. ΔT＞15℃ sukelia grandinės pertraukimą.

Kodo dvigubas patvirtinimas: oficialiam inicijavimo kodui reikalingas SHA-256 patvirtinimas su stebėjimo laikmačio integravimu.

Saugus kodo modifikavimo protokolas: registro modifikacijos turi praeiti:

▶ ESD apsaugos testas (HBM≥8KV)

▶ 72 valandų pagreitintas senėjimas

▶ Atsparumo įdegimui testas (statinis vaizdas 96 val.)

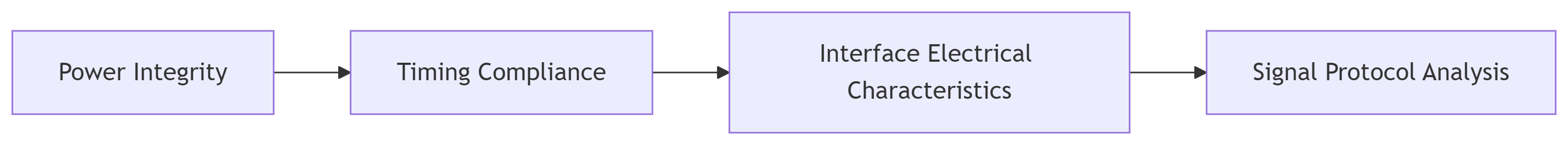

Aparatinės įrangos pirmasis diagnostikos srautas:

Laiko gedimų tolerancija: kritiniai laiko parametrai su ±20% marža; ATSTATYMAS krentantis kraštas, sinchronizuotas su VDDS kylančia briauna (<1 μs nuokrypis).

Dinaminės priežiūros algoritmai:

▶ Pikselių poslinkis (1 pikselio poslinkis per 2 valandas)

▶ Periodiškas neigiamo vaizdo atnaujinimas (kas 30 minučių)

▶ Prisitaikantis kontrasto optimizavimas (priklauso nuo turinio) Pramoninio lygio techninio užtikrinimo sistema Viso gyvavimo ciklo valdymas: įgyvendina FMEA pagrįstą aktyvią priežiūrą nuo projektavimo iki masinės gamybos:

Medicinos prietaisai: Atitinka IEC 60601-1 nuotėkio srovės standartus

Automobilių sistemos: Sertifikuota -40 ℃ ~ 105 ℃ terminiam važiavimui

Pramoninis HMI: palaiko 2 mln. prisilietimo veikimo patvarumą

Išmaniosios gamybos etalonas:

▶ Mikronų lygio išdėstymo tikslumas (±15 μm)

▶ Tiesioginis AOI patikrinimas (defektų užfiksavimo rodiklis ≥99,2%)

▶ Duomenų atsekamumo sistema (200 ir daugiau proceso parametrų viename skydelyje)

Kritinis įspėjimas: ekrano tvarkyklių derinimas yra tiksli aparatinės ir programinės įrangos simfonija. Neleistinos operacijos gali sukelti negrįžtamą žalą (IC gedimas / elektrodo karbonizacija). Įdiekite aparatinės įrangos prisijungimo protokolą, kuriam reikalingas dvigubas vyresniųjų elektronikos inžinierių ir ekranų architektų patvirtinimas.
