CNK techninis iššifravimas: 4 etapų LCD ekrano „Nėra ekrano“ gedimų diagnostika

CNK Electronics Co., Ltd, specializuota ir sudėtinga ekrano įrenginių ir HMI produktų įmonė nuo 2010 m., aptarnauja svarbias pramonės šakas, įskaitant medicinos, automobilių ir elektros energijos sistemas.

  Lauko duomenys rodo, kad LCD ekrano gedimai, sukeliantys staigų ekrano nebuvimą, dažnai kyla dėl aparatinės įrangos neatitikimų (80 % atvejų) arba programinės įrangos komandų klaidų – pagrindinės CNK inžinierių dėmesio sritys.

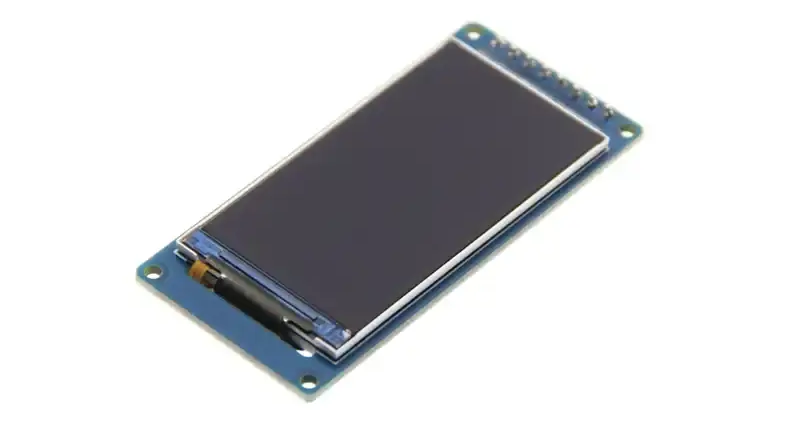

Sisteminė aparatinės įrangos diagnostika:

Kai susiduriate su LCD ekrano užtemimu, atlikite išsamų aparatinės įrangos patikrinimą:

Patikrinkite nenormalų šildymą ekrano IC srityse

Patikrinkite, ar maitinimo įtampa griežtai atitinka duomenų lapo specifikacijas

Patvirtinkite RESET signalą: žemo lygio trigeriai nustatomi iš naujo; Aukštas lygis turi stabilizuotis ties 1,8 V (3,3 V netinkamas prijungimas sukelia atvirkštinės srovės tekėjimą, dėl kurio atsiranda juodas ekranas)

Patvirtinkite fizinį ekrano / pagrindinės plokštės sąsajų suderinamumą (svarbiausia SPI 3 laidų / 4 laidų režimams ir MIPI kanalo konfigūracijai)

Užfiksuokite laikrodžio signalus per loginį analizatorių, kad užtikrintumėte laiko atitiktį

Programinės įrangos komandų ir pritaikymo sprendimai:

Jei aparatinės įrangos patikrinimai yra sėkmingi, pereikite prie programinės įrangos sluoksnio diagnostikos:

Užfiksuokite iniciacijos kodus naudodami loginį analizatorių, kad patikrintumėte programavimo tikslumą

Siųskite BIST komandas, kad patvirtintumėte teisingą nurodymų priėmimą

Užtikrinkite, kad prieš inicijavimą būtų suteikta privaloma SLAPTAŽODŽIO prieigos teisė

Didelės rizikos scenarijuose CNK pritaikytos LCD paslaugos užkerta kelią gedimams:

Iš anksto įrašykite SPI/MIPI protokolą atitinkančias tvarkykles

Patobulinkite medicininių / automobilių LCD modulių anti-trukdymą dizainą

Viso ciklo techninis užtikrinimas:

CNK įgyvendina gyvavimo ciklo kokybės kontrolę, naudodama dvigubas bazes Fudziane (gamyba) ir Šendžene (MTTP):

Palaikymas: nuotolinio loginio analizatoriaus diagnostika, kurią atlieka inžinierių komandos

Tinkinimas: Įtampos pertekliaus apsauga RESET signalams pritaikytuose LCD sprendimuose

CNK įsipareigojimas: užtikrinti, kad kiekvienas kadras išliktų patikimai matomas pramoniniame intelekte.
