Ar jūsų LCD ekranas rodo keistas spalvas? 3 žingsnių diagnostikos vadovas!

Kai pramoninės įrangos ekranai staiga pasidaro melsvi, rausvi arba rodomos iškraipytos spalvos, tai ne tik trukdo naudoti – tai gali reikšti pagrindines aparatinės įrangos ar signalo perdavimo problemas.

  Kritinėse srityse, tokiose kaip galios stebėjimas, medicinos prietaisai ar automobilių sistemos, ekrano tikslumas yra gyvybiškai svarbus siekiant užtikrinti saugumą ir efektyvumą. Nepanikuokite, kai spalvos pažeidžiamos; sistemingas trikčių šalinimas yra labai svarbus!

1 veiksmas: supaprastinkite naudodami pilkos spalvos tonus – išskirkite problemą!

  Pradėkite nuo spalvų sudėtingumo pašalinimo. Rodyti grynai nespalvotą turinį. Jei pastebite nenormalių dėmių, dryžių, netolygaus foninio apšvietimo arba vietinio pritemdymo / pašviesinimo, problema greičiausiai rodo fizinę žalą (pvz., slėgio žymes, negyvus pikselius), foninio apšvietimo gedimą arba nestabilią vairavimo įtampą. Šis veiksmas greitai nustato, ar tai „aparatinės įrangos pažeidimas“, ar gilesnis „spalvos simptomas“.

2 veiksmas: pirminės spalvos patikrinimas – nustatykite sugedusius kanalus!

  Jei pilkos spalvos tonai atrodo normalūs, židinys perkeliamas į signalo apdorojimą. Atlikite individualius raudonos, žalios ir mėlynos spalvos testus. Paeiliui rodyti viso ekrano grynai raudoną, žalią ir mėlyną spalvą. Atidžiai stebėkite: ar trūksta kokios nors spalvos? Nenormaliai blyškus? Arba rodomi netikėti atspalviai? Pavyzdžiui, rausvos / geltonos dėmės raudonos spalvos bandymo metu rodo tokias problemas kaip pažeistos subpikselių grandinės, atsilaisvinę FPC lankstieji kabeliai arba sugedę spalvų kanalų išėjimai tvarkyklės IC. Šis „spalvų skirstymas“ tiksliai nustato pagrindinę priežastį.

3 veiksmas: iššifruokite užsakymą – suderinkite RGB / BGR nustatymus!

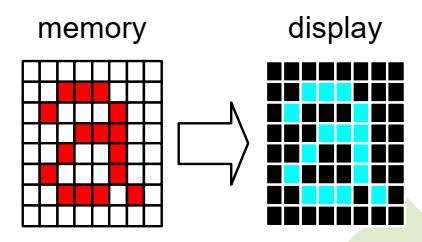

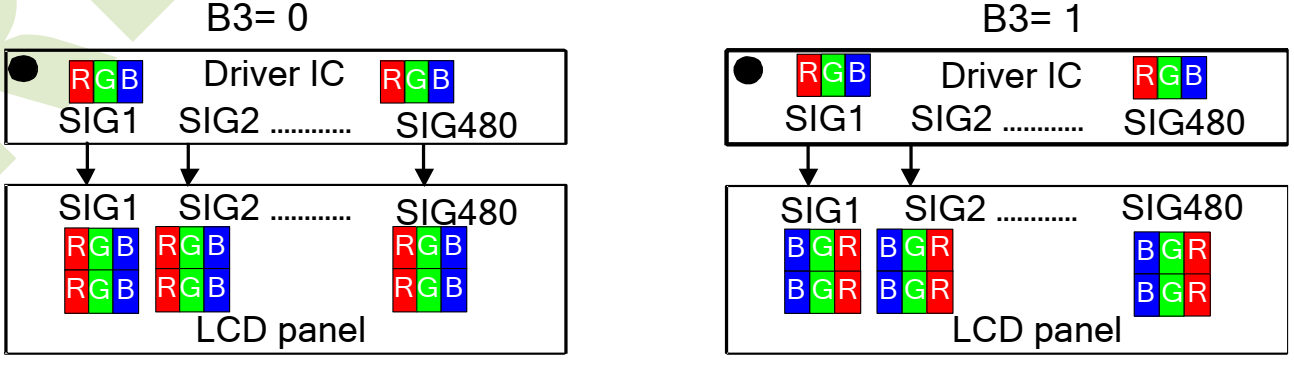

  Jei problemos išlieka, kaltininkas gali slypėti aparatinės ir programinės įrangos ryšio protokoluose, ypač spalvų duomenų tvarka! LCD ekranai gali naudoti RGB arba BGR subpikselių išdėstymą. Jei pagrindinė plokštė (MCU/SoC) išveda duomenis RGB tvarka, o LCD ekrane numatytasis BGR (arba atvirkščiai), spalvos bus visiškai apverstos (pvz., raudona taps mėlyna)! Visada kryžmiškai patikrinkite ekrano specifikacijas naudodami platformos tvarkyklės nustatymus, kad užtikrintumėte, jog spalvų formatas arba pikselių tvarka būtų puikiai suderinti. Šis žingsnis panaikina „spalvų kalbos atotrūkį“ ir atkuria tikslius vaizdus.

  Susiduriate su nuolatinėmis problemomis? Kaip pirmaujanti Kinijos LCD ekranų gamintoja, CNK Electronics siūlo pritaikytus sprendimus. Tinkinkite LCD modulius su tikslia RGB konfigūracija, kad būtų galima sklandžiai integruoti. Susisiekite su mumis dėl ekranų, sukurtų siekiant aiškumo, patikimumo ir našumo.
