Išlaidų mažinimas neprarandant kokybės: kaip Kinijos ekranų gamintojai naudojasi TFT kaukių mažinimo ir CF OC sluoksnio pašalinimo iššūkiais

Išlaidų mažinimas neprarandant kokybės: kaip Kinijos ekranų gamintojai naudojasi TFT kaukių mažinimo ir CF OC sluoksnio pašalinimo iššūkiais

Aršioje pasaulinėje ekranų rinkoje Kinijos gamintojai ir toliau skatina technologines naujoves ir optimizuoja išlaidas. Siekdami patenkinti individualius klientų poreikius, LCD modulių gamintojai dažnai taiko dvi pagrindines proceso supaprastinimo strategijas: sumažina TFT stiklo fotokaukių skaičių nuo 5 iki 4 ir panaikina OC (Over Coat) užpildymo sluoksnį ant CF (spalvų filtro) stiklo. Šios priemonės žymiai sumažina kaukių sąnaudas ir pagerina gamybos efektyvumą, tačiau taip pat kelia griežtus reikalavimus gamybos linijos proceso galimybėms, ypač senstančiose linijose, kur dėl nedidelių klaidų gali kilti partijos kokybės problemų.

Proceso supaprastinimo dviašmenis kardas: techninė analizė ir rizikos valdymas

I. Rizika ir atsakomosios priemonės pašalinant OC sluoksnį ant CF stiklo

Tiksli CF stiklo struktūra (substratas → BM sluoksnis → RGB sluoksnis → OC sluoksnis → ITO sluoksnis) svarbioms funkcijoms priklauso nuo OC sluoksnio:

· Planarizacija: užpildo aukščio skirtumus tarp RGB spalvų pikselių

· Apsauga: apsaugo nuo RGB sluoksnio pažeidimo ir išlaiko paviršiaus lygumą

OC sluoksnio pašalinimas tiesiogiai sukelia:

· Nelygus ITO elektrodo paviršius → Netvarkingos skystųjų kristalų molekulių tvirtinimo kryptys

· Dažni ekrano defektai: „Žvaigždėtas dangus“ ryškios dėmės, šešėliai, vaizdo klijavimas (vietinis skystųjų kristalų atsako delsas)

Kinijos ekranų gamintojų atsakomosios strategijos:

· Išplėsti BM šviesos ekranavimo sritį, kad būtų kompensuotas šviesos nutekėjimas dėl aukščio skirtumų

· Griežtai valdykite RGB žingsnio aukščio procesus, sumažindami pikselių aukščio svyravimus iki nanometrų lygio

· Optimizuokite vairavimo schemas naudodami taškų inversiją, kad sumažintumėte skersinį pokalbį (reikia subalansuoti didesnį energijos suvartojimą)

II. 4 kaukių TFT stiklo proceso iššūkiai ir proveržiai

Tradicinį 5 kaukių TFT procesą sudaro: vartų sluoksnis → vartų izoliacijos sluoksnis → S/D kanalo sluoksnis → per sluoksnis → ITO sluoksnis. Sumažinimo iki 4 kaukių esmė yra sujungti vartų izoliacijos sluoksnį ir S/D sluoksnio fotolitografiją, kontroliuojant kelių zonų ekspoziciją viena kauke.

Kaskadinis proceso mažinimo poveikis (remiantis CECEP Panda's Ye Ning tyrimais):

· Padidintas žingsnio aukštis: nauji a-Si/n+a-Si plėvelės sluoksniai po S/D sluoksniu sukuria 0,26 μm žingsnį → Suspaudžia skystųjų kristalų ląstelių erdvę

· 0,03 μm ląstelių tarpo padidėjimas: S/D plėvelės smailėjimo kampas padidėja 8,99° → Santykinis skystųjų kristalų aukštis pakyla

· Gravitacinė Mura rizika: aukštos temperatūros ribinė LC riba sumažėja 1%, todėl gali atsirasti nevienodumas

Pagrindiniai Kinijos gamintojų proceso valdymo taškai:

· Tikslus ėsdinimo valdymas: pašalinkite likučius, kad išvengtumėte GOA grandinės trumpųjų jungimų (negrįžtamos rizikos)

· Dinaminė langelių tarpo korekcija: reguliuokite CF PS (nuotraukų tarpiklio) aukštį pagal masyvo plėvelės storio pokyčius

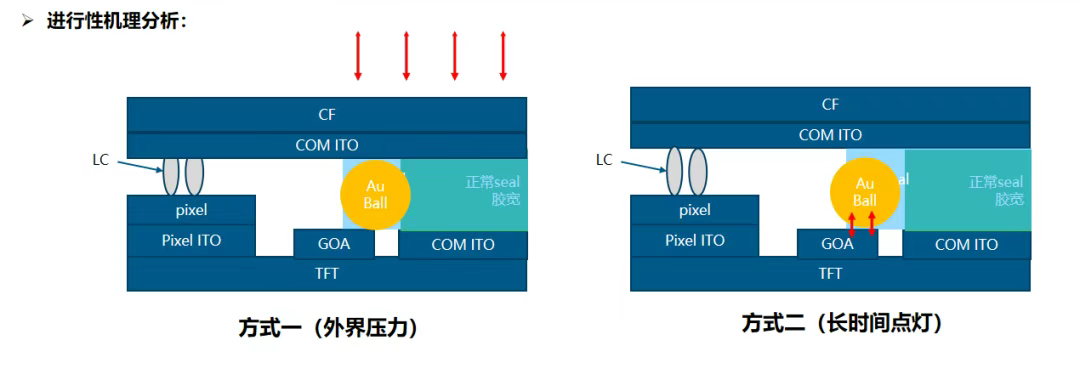

· Patobulinta izoliacijos apsauga: neleiskite išoriniam slėgiui ar ilgalaikiam veikimui pažeisti izoliaciją tarp GOA grandinių ir Au rutuliukų. Kinų išmintis: sąnaudų ir kokybės balansavimo menas Pirmaujantys Kinijos ekranų gamintojai sukūrė sistemingus sprendimus:

▶ Pirmiausia skaitmeninis modeliavimas: naudokite modeliavimą, kad prognozuotumėte žingsnio aukščio poveikį elementų elektriniams laukams ir optimizuotumėte dizainą

▶ Patobulintas internetinis stebėjimas: naudokite AI vizualinį Mura ir mikrošortų patikrinimą, kad perimtumėte ankstyvas anomalijas

▶ Bendradarbiaujantis tvarkyklės IC derinimas: tinkinkite taškų inversijos bangų formas, kad kompensuotumėte atsako vėlavimą

TFT kaukės mažinimo ir CF OC sluoksnio pašalinimo procesai yra panašūs į tikslias operacijas, tikrinant pagrindines Kinijos LCD gamintojų technines žinias. Nuo medžiagų savybių valdymo iki žingsnio aukščio panaikinimo nanometro lygmeniu, nuo ėsdinimo parametrų optimizavimo iki algoritmų naujovių diegimo – kiekvienas žingsnis įkūnija įsipareigojimą „mažinti išlaidas be kokybės kompromisų“. Kadangi vietinių aukštos kartos gamybos linijų tikslumas ir toliau tobulėja, Kinijos išmanioji gamyba „neįmanomą trejybę“ – sąnaudas, efektyvumą ir kokybę paverčia pagrindiniu konkurenciniu pranašumu, įnešdama naujo impulso pasaulinei ekranų pramonei.
